XY-SK35Y DC-DC понижающий/повышающий преобразователь CCCV 0.6-36V 4A 35W

1.Опис:

    XY-SK35Y — це автоматичний модуль джерела живлення з РК-дисплеєм із регульованою постійною напругою та постійним струмом постійного струму. Регульована стабільна вихідна напруга та струм. Встановіть вихідний струм відповідно до попиту. Його можна використовувати як звичайний модуль джерела живлення, зарядний пристрій і світлодіодний драйвер постійного струму. Простий, ефективний, практичний. Він підтримує сонячну зарядку і може бути підключений до сонячної батареї.

2.Особливості:

    1>. Високоякісний радіатор

    2>. Кілька параметрів відображаються одночасно

    3>. Увімкнено/вимкнено вихід

    4>. Автоматичне підвищення/підвищення напруги

    5>. Постійна напруга, вихід постійного струму

    6>.Сонячна зарядка

    7> Блокування вихідного струму

    8>. Підтримка захисту від реверсу

    9>. Підтримка захисту від зворотного потоку

    10>. Підтримка захисту від короткого замикання

    11>. Підтримка захисту від перенапруги

    12>. Підтримка захисту від перевантаження по струму

    13>. ​​Підтримка захисту живлення

    14>. Підтримка захисту від температури

    15>. Підтримка вхідної напруги дисплея

    16>. Підтримка відображення вихідної напруги, струму, потужності

    17>. Індикатор робочого стану підтримки

3.Параметри:

    1>. Назва продукту: XY-SK35Y Модуль блоку живлення Step UP Down

    2>. Номер продукту: XY-SK35Y

    3>. Робоча напруга: DC 5V ~ 30V

    4>. Вихідна напруга: DC 0,6 В ~ 30 В

    5> Вихідний струм: 0,0 A ~ 4,0 A

    6>. Вихідна потужність: 50 Вт (макс. і потрібен вентилятор. За замовчуванням 35 Вт)

    7>. Точність відображення напруги: 0,5%

    8>. Роздільна здатність дисплея напруги: 0,01 В

    9>. Поточна точність відображення: 0,8%

    10>. Поточна роздільна здатність дисплея: 0,001 A

    11> Ефективність перетворення: близько 88%

    12>. Захист від реверсу: Так

    13>. ​​Захист від зворотного потоку: Так

    14>. Захист від короткого замикання: Так

    15>. Робоча частота: 180 кГц

    16>. Захист від перегріву: 100 ℃

    17> Діапазон робочих температур: -20 ℃ ~ 100 ℃

    18>. Робочий діапазон вологості: 0%-95% RH

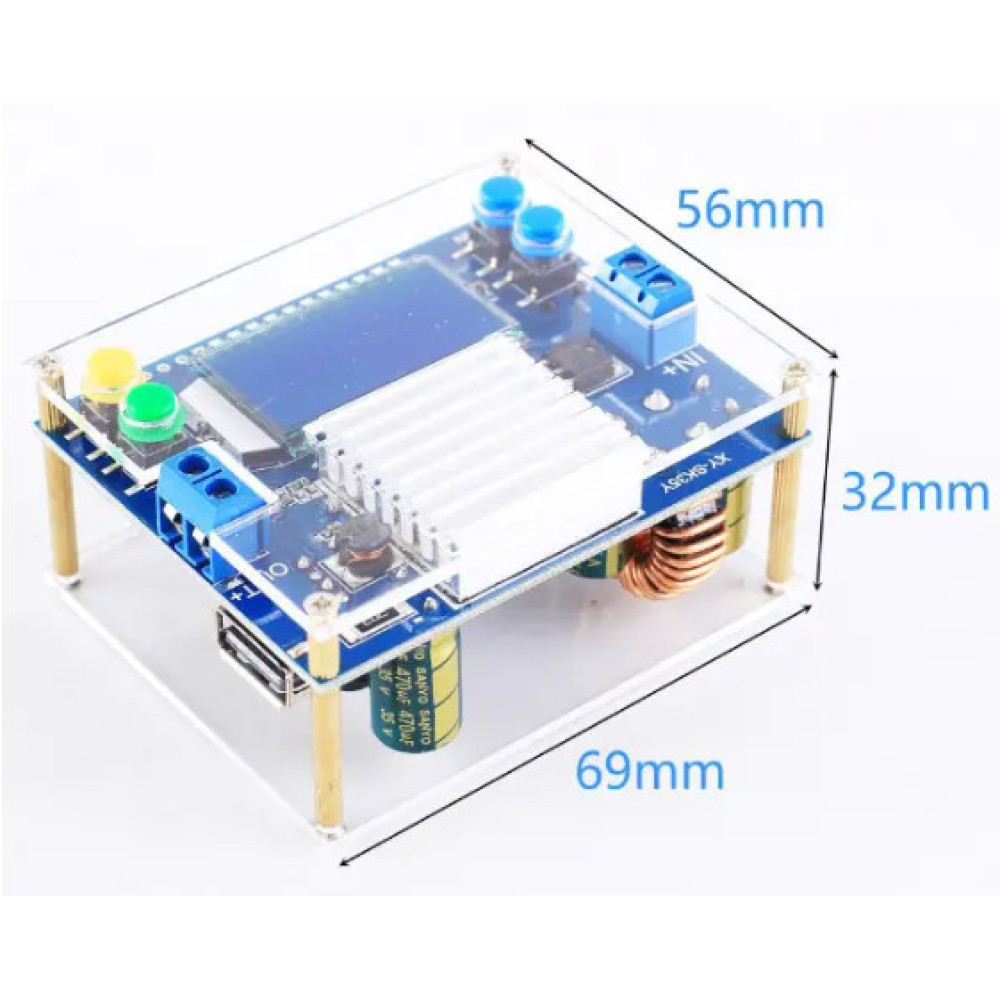

    19> Розмір: 69*55*28 мм

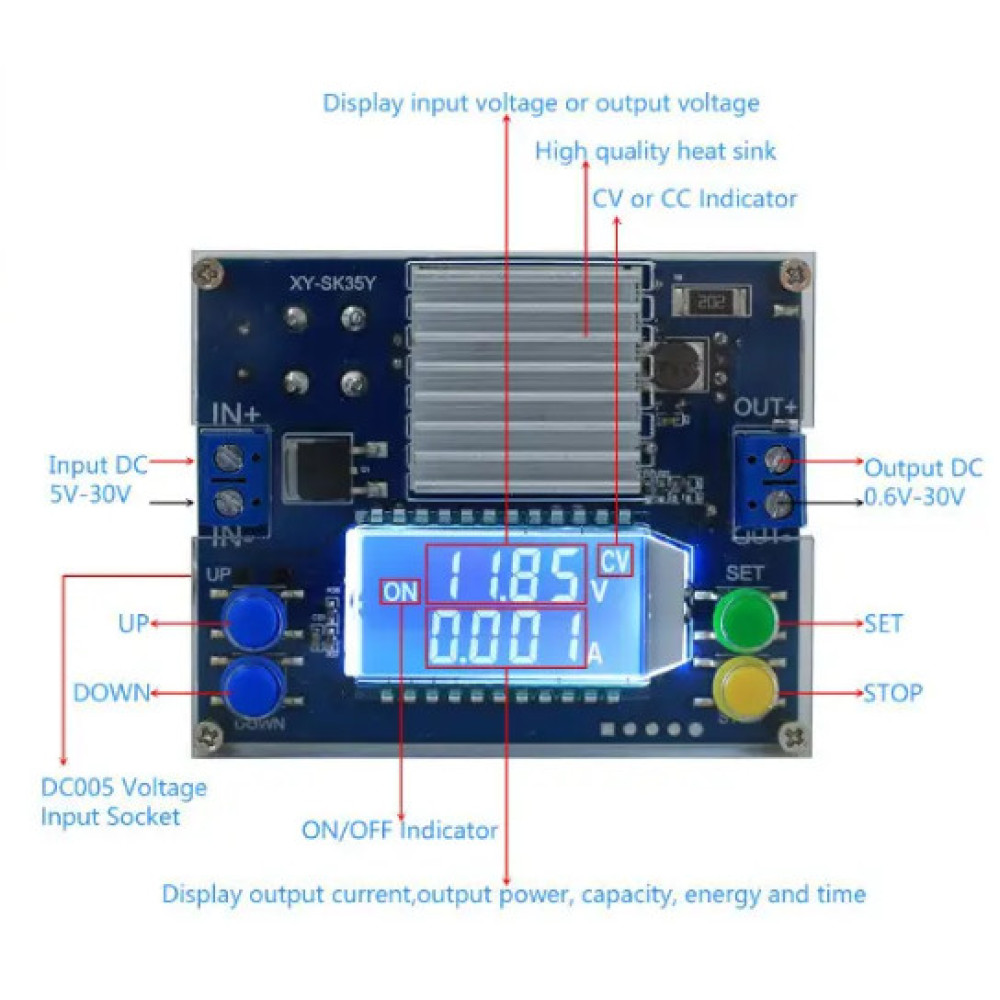

4. Нормальний режим відображення:

    1>. Нормальний дисплей за замовчуванням.

    2>. Коротко натисніть кнопку «СТОП», щоб увімкнути/вимкнути вихід.

    3>. Тривале натискання (утримуйте натиснутою 2 секунди) кнопку «СТОП» для перемикання вхідної та вихідної напруги дисплея.

    4>. Коротко натисніть кнопку «СТОП», щоб очистити значення під час відображення ємності, енергії та часу на відповідному інтерфейсі дисплея.

    5>. Коротко натисніть кнопку ВГОРУ або ВНИЗ, щоб налаштувати вихідну напругу в режимі відображення за замовчуванням. РК-дисплей CV і символ SET і блимає.

    6>. Коротке натискання кнопки SET: перемикання відображення вихідного струму A, вихідної потужності W, ємності Ah, енергії Wh, робочого часу h.

    7>. Тривале натискання кнопки SET: утримуйте натиснутою 1 секунду, щоб відрегулювати вихідне значення постійного струму. Потім натисніть кнопку ВГОРУ або ВНИЗ, щоб налаштувати вихідний постійний струм до встановленого значення. РК-дисплей CC і символ SET і блимає.

    8>. Тривале натискання кнопки SET: утримуйте натиснутою 3 секунди, щоб увійти в режим налаштування параметрів. Використовується для встановлення LVP/OVP/OCP/OPP/OAH/OPH/стану живлення за замовчуванням.

    9>. Тривале натискання кнопки SET: утримуйте натиснутою 5 секунд, щоб заблокувати та розблокувати вихідну напругу та вихідні значення постійного струму.

5. Режим набору параметрів:

    1>. Тривале натискання (утримуйте 3 секунди) кнопку SET увійдіть у режим налаштування параметрів у звичайному режимі відображення.

    2>. Коротко натисніть кнопку SET для перемикання параметрів: LVP, OVP, OCP, OPP, OAH, OPH, OHP.

    3>. Натисніть кнопку ВГОРУ або ВНИЗ, щоб встановити значення безпосередньо для параметрів LVP/OVP/OCP/OPP у режимі налаштування параметрів.

    4>. Користувачеві потрібно натиснути кнопку «СТОП», щоб увімкнути/вимкнути три параметри OAH/OPH/OHP, а потім натиснути кнопки ВГОРУ або ВНИЗ, щоб встановити значення. На РК-дисплеї відобразиться «----», якщо функція OAH/OPH/OHP вимкнена.

    5>. Натисніть і утримуйте кнопку «STOP», щоб встановити значення статистичного діапазону, коли вибираєте OAH або OPH. Діапазон OAH становить 9,999Ah/99,99Ah/999,9Ah/9999Ah. Діапазон OPH становить 9,999Wh/99,99Wh/999,9Wh/ 9999 Вт-год.

    6>. Тривале натискання (утримуйте натиснутою 3 секунди) кнопку SET, щоб зберегти та вийти з режиму встановлення параметрів у звичайний режим відображення.

6. Допоміжна функція:

    1>. Статистика Ємність, енергія та час роботи: статистика починається, коли вмикається вихід, і статистика припиняється, коли вмикається наступного разу.

    2>. Встановіть максимальну вихідну ємність OAH: XY-SK35Y вимкнено вихід і блимає РК-дисплей OAH, коли значення статистичного ємності перевищує встановлене максимальне значення OAH, якщо ввімкнено функцію OAH. Автоматично очищає статистику ємності після зняття тривоги. XY-SK35Y автоматично підраховує, чи ввімкнено OAH. Але вихід не вимикатиме вихід, якщо вимкнено функцію OAH.

    3>. Встановіть максимальну вихідну енергію OPH: XY-SK35Y вимикає вихід і блимає РК-дисплей OPH, коли статистичне значення енергії перевищує встановлене максимальне значення OPH, якщо ввімкнено функцію OPH. Автоматично очищає статистику енергії після зняття тривоги. XY-SK35Y автоматично підраховує, чи ввімкнено OPH. Але вихід не вимикатиме вихід, якщо вимкнено функцію OPH.

    4>. Встановіть максимальний час роботи OHP: XY-SK35Y вимикає вихід і блимає РК-дисплей OHP, коли статистика робочого часу перевищує встановлене максимальне значення OHP, якщо ввімкнено функцію OHP. Автоматично очищає статистику робочого часу після видалення сигналу тривоги. XY-SK35Y буде автоматично підраховує, чи ввімкнено OHP. Але вихід не вимикатиме вихід, якщо вимкнено функцію OHP. Це режим зворотного відліку, якщо ввімкнено OHP.

    5> Дисплей CC і CV: РК-дисплей відображатиме CC у верхньому правому куті, якщо вихідний струм досягає встановленого поточного значення. В іншому випадку відображатиметься CV.

7. Механізм захисту:

    1>.XY-SK35Y підтримує зворотний захист на вхідному терміналі.

    2>.XY-SK35Y підтримує захист від короткого замикання на вихідній клемі.

    3>. OVP захист від перенапруги. Значення захисту за замовчуванням становить 31 В. Але користувач може змінювати значення за потреби. Після запуску захисту від перенапруги на екрані відображатиметься OVP і мигатиме.

    4>. Захист від перевантаження по струму OCP. Значення захисту за замовчуванням становить 4,10 A. Але користувач може змінювати значення за потреби. Після запуску захисту від перевантаження по струму на екрані відображатиметься OCP і блимає.

    5>. Захист від перенапруги OPP. Значення захисту за замовчуванням становить 35 Вт. Але користувач може змінювати значення за потреби. Після запуску захисту від перенапруги на екрані відображатиметься OPP і мигатиме.

    6>. Захист від перегріву OTP. Значення захисту за замовчуванням становить 100 ℃. Його не можна змінити! Після запуску захисту від перегріву на екрані відображатиметься OTP і мигатиме.

    7>. LVP захист від низької напруги. Значення захисту за замовчуванням становить 4,7 В. Але користувач може змінювати значення за потреби. Екран відображатиме LVP і блимає після запуску під захистом від напруги. Під час перевірки розряду акумулятора встановлення відповідного LVP може ефективно запобігти щоб не пошкодити акумулятор.

8. Використання кроків:

    1>.Як звичайний модуль живлення вгору/вниз:

        1.1>. Підключіть праву вхідну напругу до вхідної клеми;

        1.2>. Коротко натисніть кнопки ВГОРУ та ВНИЗ, щоб встановити вихідну напругу відповідно до вимог. Символ CV на РК-дисплеї.

        1.3>. Утримуйте кнопку SET протягом 1 секунди, щоб відрегулювати вихідне значення постійного струму. Потім натисніть кнопки ВГОРУ та ВНИЗ, щоб встановити значення. РК-дисплей CC і символ SET.

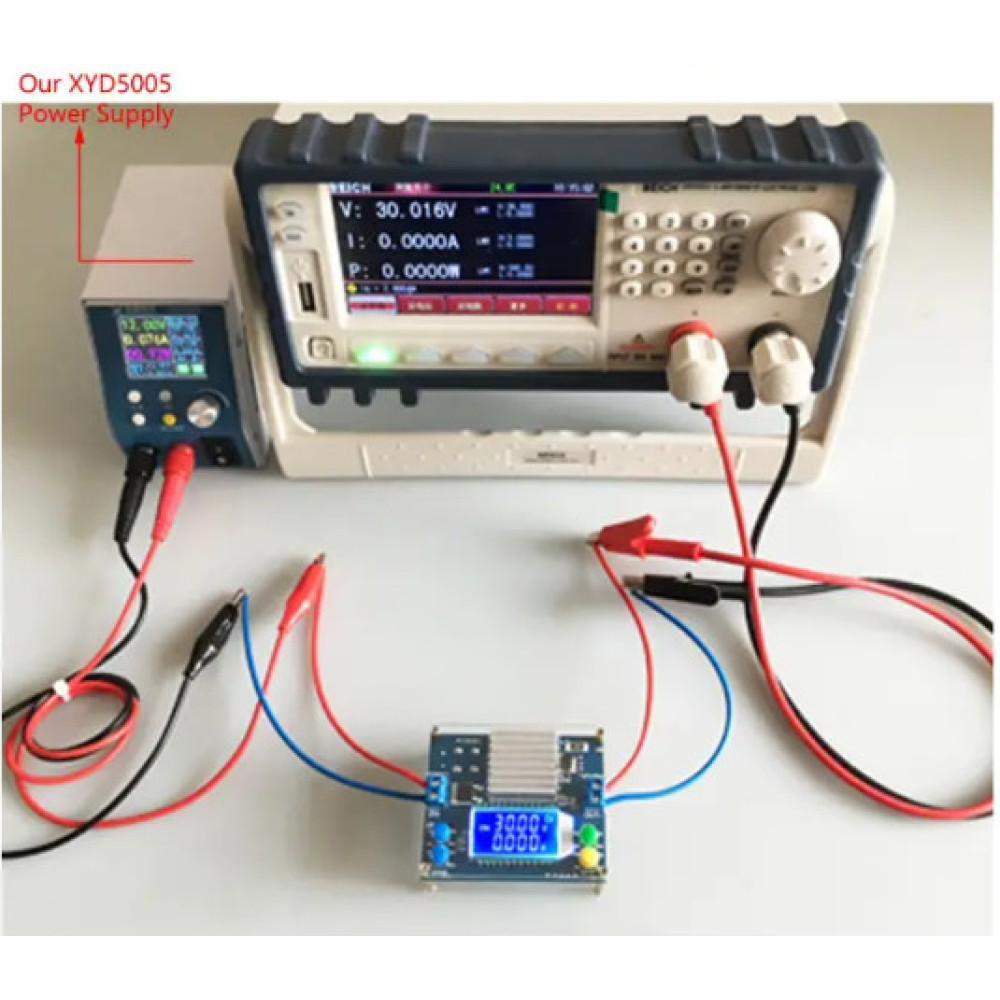

        1.4>. Тестування та використання (Наприклад: максимальний вихідний струм модуля становить 2 А, якщо на мультиметрі відображається 2 А. На РК-дисплеї відображатиметься символ CC, якщо вихід досягне 2 А. В іншому випадку відображатиметься CV.)

        1,5>. Вихідна напруга зменшиться через резистор вибірки струму на виході. Чим вищий струм, тим більше знижується напруга.

    2>. Як зарядний пристрій:

        2.1>. Верхня частина: Модуль живлення не можна використовувати як модуль зарядного пристрою, якщо він не підтримує функцію постійного струму. Різниця напруг між батареєю з недостатньою напругою та зарядним пристроєм дуже велика. Викликає надмірний струм заряджання навіть пошкоджує батарею. Тому це потрібно продовжувати зарядку в режимі постійної напруги до досягнення певного рівня. Потім автоматично переключитися на зарядку постійної напруги.

        2.2> Переконайтеся, що напруга плаваючого заряду та струм заряду для батареї. Якщо параметр літієвої батареї становить 3,7 В/2200 мАг, то напруга плаваючого заряду становить 4,2 В, а максимальний зарядний струм становить 1 С, тобто 2200 мА.

        2.3>. Підключіть правильну вхідну напругу до вхідної клеми. (Примітка: будь ласка, не підключайте навантаження під час встановлення параметра).

        2.4>. Коротко натисніть кнопки ВГОРУ та ВНИЗ, щоб встановити вихідну напругу відповідно до вимог. Символ CV на РК-дисплеї.

        2.5>. Утримуйте кнопку SET протягом 1 секунди, щоб відрегулювати вихідне значення постійного струму. Потім натисніть кнопки ВГОРУ та ВНИЗ, щоб встановити значення. РК-дисплей CC і символ SET.

        2.6>. Підключіть акумулятор до вихідної клеми та почніть заряджати.

    3>.Як потужний світлодіодний драйвер постійного струму:

        3.1>. Переконайтеся, що світлодіод працює робочий струм і максимальну робочу напругу.

        3.2>. Підключіть правильну вхідну напругу до вхідної клеми. (Примітка: будь ласка, не підключайте навантаження під час встановлення параметра).

        3.3>. Коротко натисніть кнопки ВГОРУ та ВНИЗ, щоб встановити вихідну напругу відповідно до вимог. Символ CV на РК-дисплеї.

        3.4>. Утримуйте кнопку SET протягом 1 секунди, щоб відрегулювати вихідне значення постійного струму. Потім натисніть кнопки ВГОРУ та ВНИЗ, щоб встановити значення. РК-дисплей CC і символ SET.

        3.4>. Підключіть світлодіод і перевірте.

9.Примітка:

    1>. Вхідна напруга захисту від зниженої напруги становить 4,7 В. Модуль потребує повторного живлення, якщо вхід менше 4,7 В.

    2> Це модуль живлення постійного струму, тому його не можна підключити до мережі змінного струму.

    3> Будь ласка, підключіть вхід перед підключенням батареї, коли використовується як зарядка, і переконайтеся, що вихідна напруга вища за напругу батареї.

    4>. 'VIN-' і 'OUT-' не можуть бути з'єднані разом. В іншому випадку модуль не може підтримувати вихід постійного струму.

    5>. Підтримуйте вхідну напругу понад 8 В, якщо потрібна максимальна потужність XY-SK35Y. Він може видавати близько 15 Вт при вхідній напрузі 5 В.

    6> Будь ласка, переконайтеся, що вхідна потужність перевищує потужність навантаження.

    7> Будь ласка, зменште вихідну потужність, якщо модуль гарячий.

    8> Будь ласка, прочитайте інструкцію з використання та опис перед використанням.

10. Застосування:

    1>. Звичайне джерело живлення

    2>.Зарядний пристрій

    3>.Потужність світлодіодного приводу

    4>. Дисплей напруги приладу

    5> Тестовий лічильник

    6> Тест ланцюга

    7>. Перетворення потужності

11. Пакет:

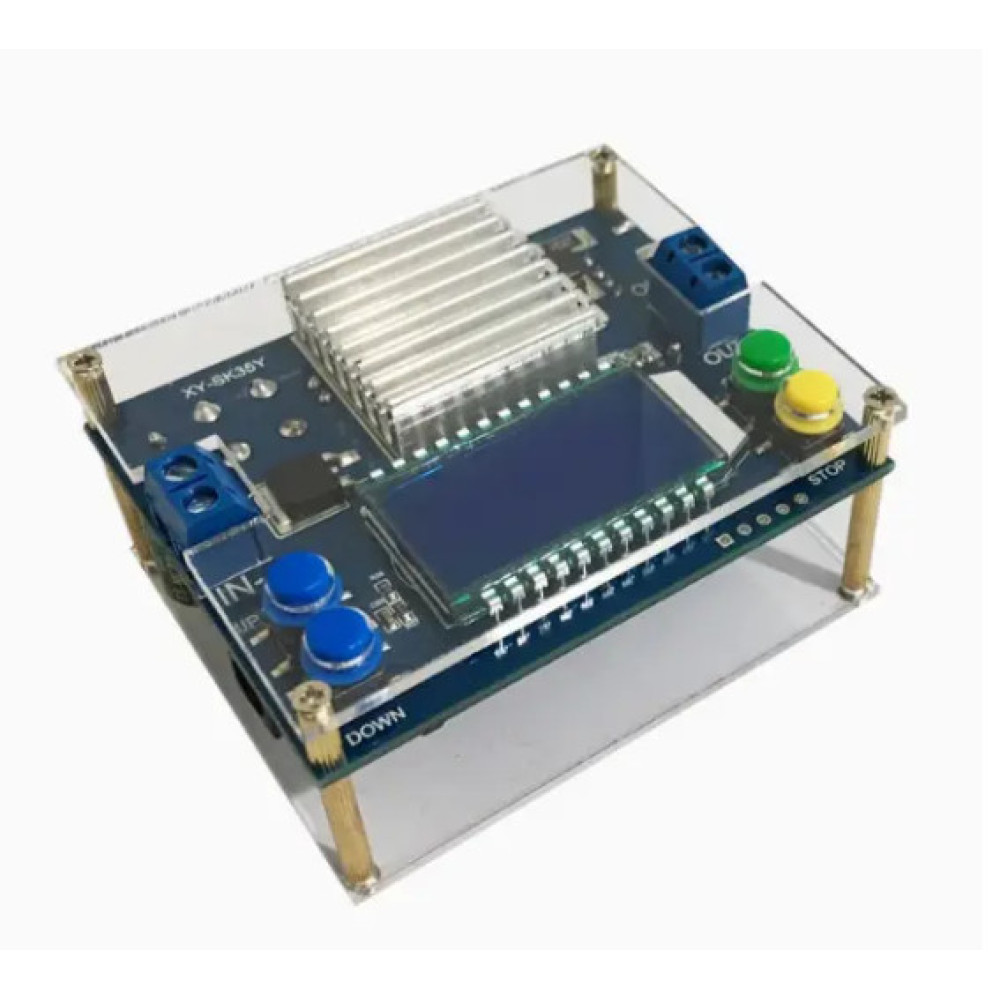

    1 шт. XY-SK35Y Модуль живлення Step UP Down

    1 шт. 25*25*10 мм радіатор

    2шт акрилова оболонка 68*57*2 мм

    2 шт. Синій ковпачок на кнопці

    1 шт. Зелений ковпачок на кнопці

    1 шт жовтий ковпачок на кнопці

    4шт M2*20 мм мідна колона

    4шт M2*7+5 мм Мідна колона

    8 гвинтів M2*5 мм
