Модуль понижающего преобразователя с lcd вольтметром, амперметром и цифровой регулировкой напряжения/тока.

Входное напряжение -6.0 - 32.00 вольта - (32.00 вольта предельно допустимое напряжение)
Выходное напряжение - 1.5 --- 32.0 вольт.
Дискретность регулировки напряжения - 0.03 --- 0.04 вольта.
Кпд до 96%.
Дисплей lcd с синей подсветкой.
Дискретность отображения напряжения в диапазоне 0.00 --- 9.99 - 0.01 вольта.
Дискретность отображения напряжения в остальном диапазоне - 0.1 вольта.
Дискретность отображения тока - 0.01 ампер.
Защиты от короткого замыкания - ЕСТЬ.
Минимальная разница между входным и выходным напряжением - 3.0 вольта.
Рекомендуемый ток нагрузки - до 3 ампер.
Максимальный ток нагрузки - 5.0 ампера.
Размер LCD: 65.6mm width 40mm height 25mm

Выбранное напряжение сохраняется при повторном включении.
Обратите внимание - gnd вход и gnd выход имеют развязку на плате и не должны замыкаться.

В лот включено:

1 x Модуль полняющему понижающий питания постоянного тока
1 x прозрачный корпус

ОРИГИНАЛЬНОЕ ОПИСАНИЕ:

Module parameters

Input voltage: 6V-32V

Output voltage: 1.5-32V adjustable (can only be done step-down module, the input must be greater than the output of 1.5V or more)

Output Current: Adjustable maximum 5A ( recommended in 4.5A, oh best enhance heat dissipation over 3A or 35W is recommended at the output plus a small fan!! Constant need to adjust the output voltage of 2V than before ,  current regulation, only in constant state will work if used red phone, the current tone is not how much, how much to charge mobile, constant low resistance to the main battery charging or direct use of current limiting LED work current limiting, Buyers also hope you know. )

Output Power: Max 75W (recommended in 50W, big pressure, please reduce power use)

Working temperature: -20 ~ + 70 degrees (note the use of the power transistor temperature exceeds please enhance heat dissipation)

Operating frequency: 180KHz

Conversion efficiency: up to 96%

Short circuit protection: Yes, constant current constant value set

Overtemperature protection: (automatically shut off the output after overtemperature)

Input Reverse Polarity Protection: None

 Anti-reflux output: No, please add a diode for charging!

Installation: 8 pillars, eight 3mm screws

Connection: terminals or solder terminals, VIN is the input, VOUT output

Module dimensions: length 65.6mm width 40mm height 25mm

Weight: 77g

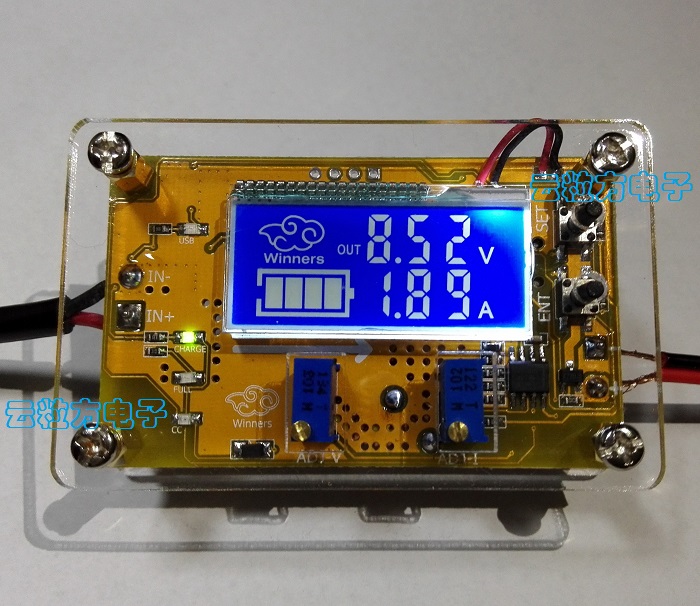

Illustrating front modules:

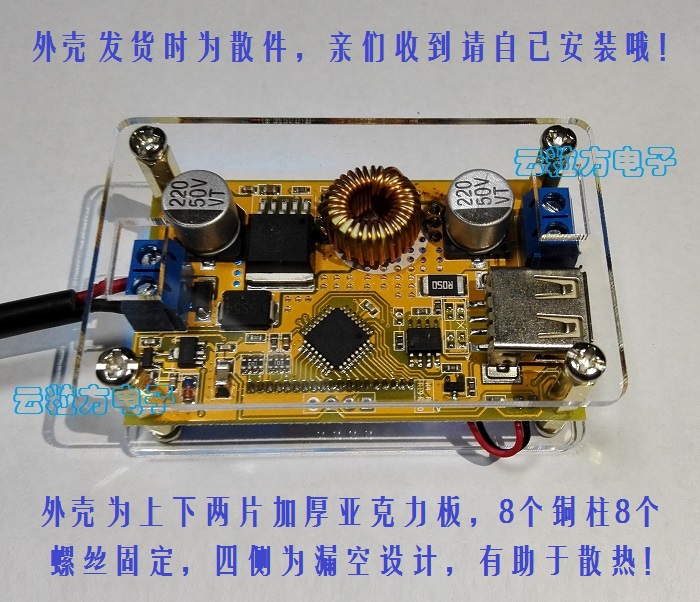

Illustrating the back of the module:

Heatsink paste Location:

 Setting Description:

Setting key to set the display mode is divided into four categories:

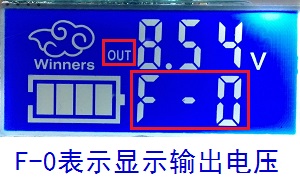

1, F-0 mode: Display output voltage;

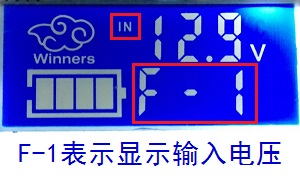

2, F-1 mode: Display input voltage;

3, F-2 mode: alternating input and output voltage;

4, USB mode: Displays USB output voltage and turn on or off USB output;

Instructions: Press the "Settings" button to cycle through the four display modes, the corresponding indicator will be on or off, press the "OK" button to save and exit, a separate press "OK" button to switch backlit LCD screen.

Applications

1. Use as an ordinary step-down modules with overcurrent protection capabilities

how to use:

( 1 ) adjust the "constant-V potentiometer the ADJ" , so that the output voltage reaches the value you want;

( 2 ) outputs directly shorting module (coarse find articles or forceps wire shorted to the output terminal, NOTE: Do not short-circuited when the tune voltage ) , this time adjusting "constant potentiometer the ADJ-the I " make display the current value reaches the preset value of the overcurrent protection; (such as on-board ammeter shows the current value of 4A , then the module maximum current is limited to 4A , the current to 4A constant current LED red light)



( 3 ) connected to the load and work.

2. Use as a battery charger

 how to use:



( 1 ) determines that the battery float voltage and charging current ; (lithium parameters if 3.7V / 2200mAh, then float voltage of 4.2V , the maximum charging current . 1C , namely 2200mA )

( 2 ) under no-load conditions, adjust the "constant voltage potentiometer the ADJ-V " so that the output voltage reaches the float voltage ;

 ( 3 ) outputs directly shorting module ( find bars thicker wire or forceps can be connected to the output short, NOTE: Do not short-circuited when the tune voltage ) , this time adjusting "constant potentiometer the ADJ-the I " make displays the current value of the charging current reaches a preset value ;

 ( 4 ) Charge turn lamp current factory default is  0.1 times the charging current ; ( Battery during charging current is gradually reduced, gradually converted to constant voltage charging by the constant current charging, if the charging current is set . 1A , then when the charging current is less than 0.1A when charging indicator light off yellow, full blue indicator lights up and the battery is fully charged ), charging is complete, disconnect the battery terminals, then disconnect input off to prevent battery reflux damage the module!

( 5 ) connected to the battery charge.

3. as a constant current LED driver module



( 1 ) determine that you need to drive LED operating current and the maximum operating voltage;

( 2 ) under no-load conditions, adjust the "constant voltage potentiometer the ADJ-V " so that the output voltage reaches the LED operating voltage ;

( 3 ) outputs directly shorting module ( find bars thicker wire or forceps can be connected to the output short, NOTE: Do not short-circuited when the tune voltage ), then adjust the "constant potentiometer the ADJ-the I " make the current value reaches the preset display LED operating current ;



( 4 ) connected to the LED , the test machine.

Note that the adjustable constant current, the output current must be greater than the actual load time will set the current constant current mode, constant voltage mode of operation or is not transferred to current 2A, is connected to any device becomes 2A, and also hope known.
