Контролер реле постійного струму DC 6-80V (A30-U3)

Високоякісне реле контролю напруги. Довговічне, забезпечує швидкий час відгуку,

підтримує режим затримки і вимкнення, час затримки можна регулювати від 0 с до 999 с.

Джерело живлення: постійний струм від 6 до 80 В

Контактна напруга: 30А, 250В змінного струму або 30 В постійного струму.

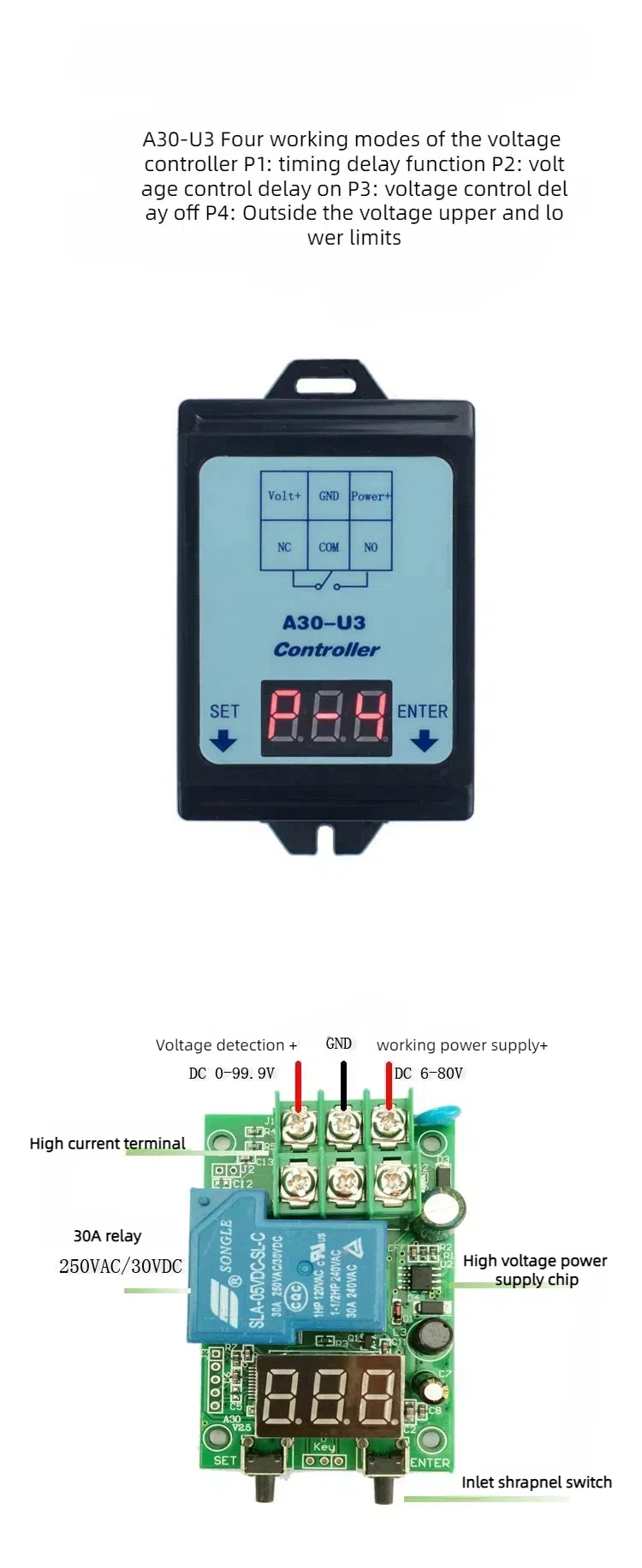

Забезпечує 4 режими роботи:

• P-1, реле часу і вимкнення дисплея;
• P-2, регулятор напруги A (затримка ввімкнена);
• P-3, регулятор напруги B (затримка вимкнена);
• P-4, таймер регулювання напруги B (затримка вимкнена); і P-4.





  Примітка: не можна використовувати для вихідної напруги вище 80 В сонячної панелі，Навіть із використанням контролера заряду MPPTOабо PWM，Імпульсна напруга все одно буде вищою 80В，Це вигорить продукт。

  Представлення продукту
  Контролер напруги A30-U3, цифровий дисплей, визначення напруги постійного струму, контрольний релейний вихід, верхня та нижня межа напруги 0-99,9 В, що регулюються, може виявляти реле керування напругою постійного струму всмоктування або випуск, напруга за верхньою та нижньою межами діапазону дії, і може встановлювати затримку дії 0-999 секунд. Його можна використовувати як перемикач виявлення напруги, захист від перенапруги та зниження напруги акумулятора, контролер заряду та розряду, перемикач сигналізації напруги. Функція цього керуючого програмного забезпечення така ж, як і у версії IV-U3, але робоче джерело живлення вище, а потужність навантаження реле більша.
  Примітка при купівлі:

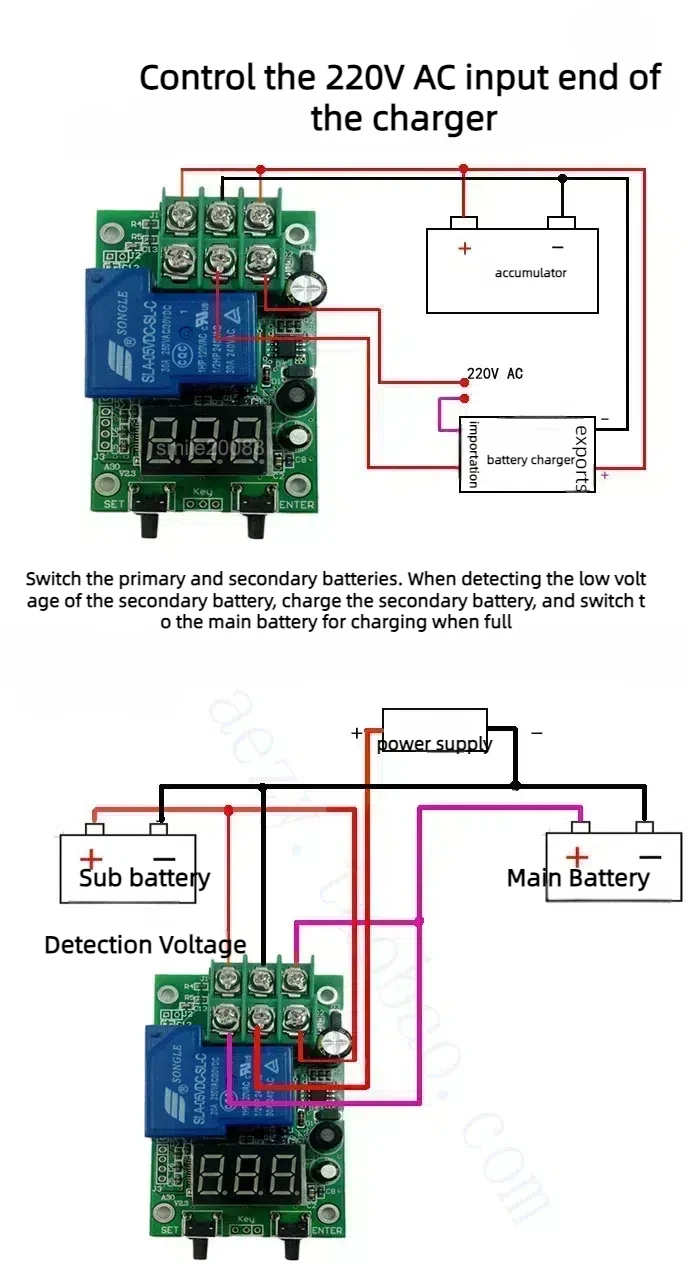

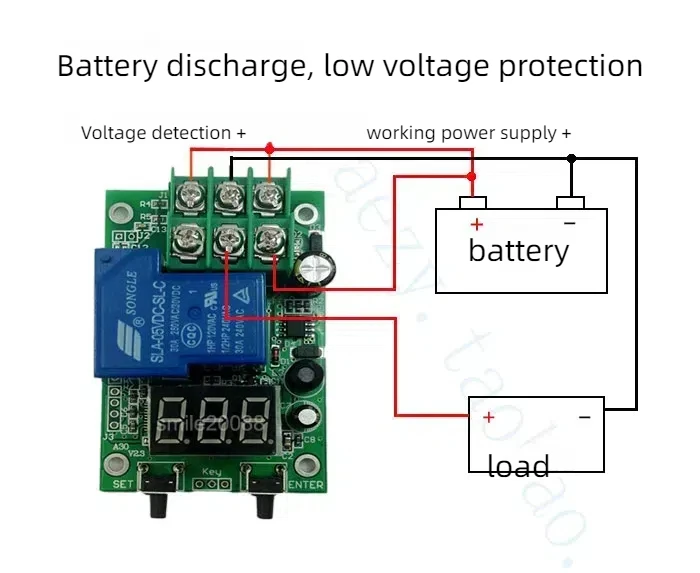

  ​Контакт навантаження реле має три контакти (група перетворення): загальна точка, нормально закрита точка, нормально відкрита точка, максимальний струм контакту 30A (AC 250V, DC 30V). Коли реле підключено до навантаження постійного струму з напругою понад 30 В, потужність струму під навантаженням буде зменшена (максимальний струм навантаження становить 10 А при напрузі постійного струму 60 В), а перевищення діапазону навантаження вплине на термін служби. Коли реле не вмикається, реле відпускається, і спільна точка та нормально закрита точка з’єднуються. Коли котушка реле вмикається, реле втягується, а загальний кінець і нормально відкрита точка з’єднуються. Контакт реле еквівалентний перемикачу, і проводка повинна бути завантажена послідовно в ланцюзі живлення, і джерело живлення не повинно бути коротким.
  Негативний електрод входу виявлення напруги та негативний електрод живлення живлення з'єднані спільно.

  Параметри продуктивності:
  Чутливість визначення вхідної напруги регулюється (час дискретизації 0,1–0,9 с);
  Час затримки виходу реле регулюється (0-999 секунд);
  Діапазон визначення напруги: 0~99,9 В Помилка визначення напруги: ±0,1 В;
  Робочий джерело живлення: постійний струм 6~80 В, загальний, підходить для джерела живлення від батареї 12 В/24 В/36 В/48 В/60 В;




  Примітка: акумулятор 72 В повністю заряджений максимум 85 В, не може використовуватися для цього продукту; Сонячний зарядний пристрій PWM або MPPT для акумуляторів DC48V і вище може створювати імпульсну напругу вище DCBOV, і його не можна відокремити від батареї, безпосередньо підключеної до зарядного пристрою для живлення цього продукту;

  Робочий струм: приблизно 8 мА/24 В, коли реле відпущено, мінімум 4 мА/24 В, коли ніксі закрито; Час замикання реле становить близько 58 мА/24 В;
  Навантаження контактів реле: Навантаження контактів: нормально відкритий 30A/250VAC 30A/30VDC нормально закритий 20A/250VAC 20A/30VDC; Механічна міцність: >10 мільйонів разів, електрична довговічність: > 100 000 разів (20A-250VAC);
  Температура робочого середовища: -40~+85 ℃; Задані параметри можуть зберігатися без живлення (30 років);
  Розмір корпусу 78*53*30 мм, відстань між монтажними отворами 85 мм.




  Функції та налаштування

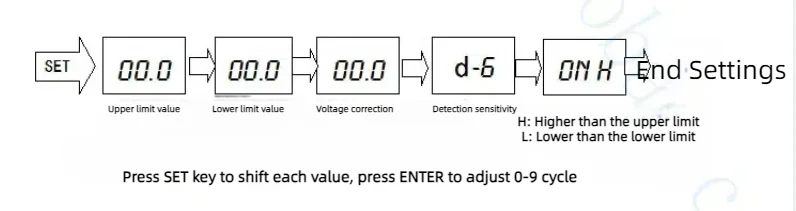

  Налаштування затримки P-1 Під час входу в режим P-1 користувач може встановити час затримки спуску реле T1, час всмоктування T2 (0-999 секунд, що регулюється), час затримки вимкнення дисплея цифрової трубки (0-9 хвилин), якщо час відпускання реле встановлено на 005, час всмоктування встановлено на 000, тоді затримка реле через 5 секунд після відпускання всмоктується. Якщо час відпускання встановлено на 000, а час витягування встановлено на 005, тоді дія реле негайно потягне та відпустить через 5 секунд. Якщо час відпускання реле встановлено на 005, а час витягування – 006, то затримка реле становить 5 секунд після витягування та 6 секунд після остаточного відпускання. Заводська затримка за замовчуванням T1 і T2 дорівнює 0, тобто керування напругою безпосередньо споживає або відпускає. Мінімальний струм у режимі очікування становить 4 мА/24 В, коли Nixie вимкнено, а дисплей Nixie можна налаштувати на автоматичне вимикання на 1-9 хвилин.
  Контроль виявлення напруги P-2 (початкове розблокування) переходить у режим P-2, і система в режимі реального часу збирає напругу постійного струму між клемами «виявлення напруги +» і «GND» і відображає його. Коли виявлена ​​напруга перевищує встановлене верхнє граничне значення, реле вимикається, коли воно нижче нижнього граничного значення, або реле вимикається, коли воно вище верхнього граничного значення, і реле відключається, коли воно нижче ніж нижнє граничне значення. Якщо час затримки встановлено в P-1, реле запуститься відповідно до встановленої дії затримки, наприклад, час розблокування T1 встановлено на 003 у режимі P-1, тоді, коли напруга виявлення досягне початкового значення реле, реле затримається на 3 секунди, а потім втягнеться. Цей метод можна використовувати для виявлення функції перемикання затримки напруги.



  Приклад 1: якщо T1 000 T2 000 встановлено в режимі P-1, а «ON H» встановлено в режимі P-2, тоді, коли напруга виявлення перевищує верхню межу, реле негайно вмикається, а коли напруга виявлення нижча за нижню межу, реле негайно відключиться.
  Приклад 2: Коли T1 003 T2 000 встановлено в режимі P-1 і "ON H" встановлено в режимі P-2, коли напруга виявлення перевищує верхню межу, реле затримається на 3 секунди, а потім перейде з розблокування на малювати.
  Приклад 3: якщо T1 003 T2 000 встановлено в режимі P-1, а «ON L» встановлено в режимі P-2, коли напруга виявлення нижча за нижню межу, реле затримається на 3 секунди перед перемиканням з розблокування на малювати. Приклад 4: якщо T1 003 T2 002 встановлено в режимі P-1, а «ON H» встановлено в режимі P-2, коли напруга виявлення перевищує верхню межу, реле затримається на 3 секунди, а потім увімкнеться. протягом 2 секунд, перш ніж відпустити. Контроль виявлення напруги P-3 (початкове натягування) Режими P-3 і режими P-2 Налаштування та параметри повністю узгоджені, лише початковий стан протилежний, вихідне реле режиму P-2, вихідний режим P-3 натяжне реле, в основному використовується для функції затримки відключення. Приклад 5: Коли T1 000 T2 003 встановлено в режимі P-1, а "ON L" встановлено в режимі P-3, коли напруга виявлення нижча за нижню межу, реле затримає 3 секунди, а потім відключиться від зміна всмоктування.
  Контроль підвищеної та зниженої напруги P-4 (дія діапазону напруги) У режимі P-4 можна налаштувати споживання або відключення напруги виявлення в межах верхньої та нижньої меж. Коли напруга виявлення перевищує верхню та нижню межі, вона спрацьовує (запускає дію затримки режиму P-1). Якщо стан реле встановлено на «ON H» у режимі P-4, напруга виявлення споживатиметься в межах верхньої та нижньої меж. Встановіть значення «ON L», коли напруга виявлення знаходиться в межах верхньої та нижньої меж розблокування реле.







  Примітка: у режимі P-4, відмінному від верхньої та нижньої межі повернення різниці режимів P-2 і P-3, режим P-4 вище верхньої межі та нижче нижньої межі вироблятиме дію (двонаправлена ​​дія ), щоб запобігти коливанням напруги в критичний час, система фіксувала зворотну різницю 0,2 В, тоді як режими P-2 і P-3 є односторонньою дією, і різниця верхньої та нижньої меж може бути коригується як різниця повернення.




  Приклад 6: Коли T1 003 T2 000 встановлено в режимі P-1 і "ON L "встановлено в режимі P-4, коли напруга виявлення перевищує верхню та нижню межі, реле затримає 3 секунди перед перемиканням з розблокування на малювати. Якщо T1 000T2 003 встановлено в режимі P-1, а «ON H» встановлено в режимі P-4, коли напруга виявлення перевищує верхню та нижню межі, реле затримається на 3 секунди, а потім відключиться від зміни всмоктування.
