• Примітка. Ємність батареї правильної узгодженої системи визначається відповідно до конкретних вимог до використання сценаріїв навантаження та застосування, інакше це легко призведе до недостатньої ємності батареї або надмірної втрати енергії. Щоб отримати докладніші відомості, зверніться до рекомендацій у посібнику або зверніться до служби підтримки клієнтів онлайн.







  Вступ:

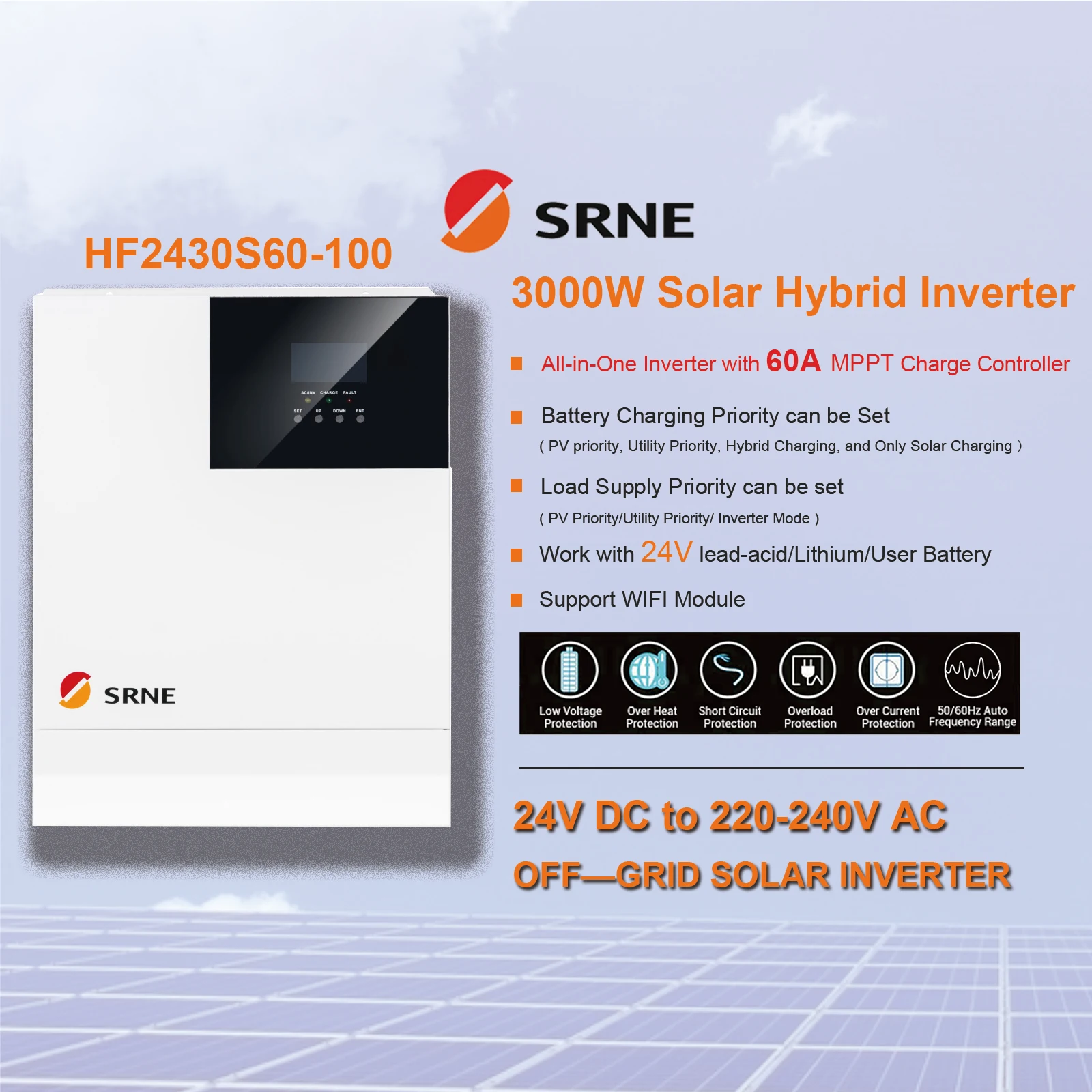

  1、Серія HF — це новий гібридний сонячний інвертор заряду, який об’єднує накопичувач сонячної енергії та означає накопичення енергії заряджання та вихід синусоїдальної хвилі змінного струму. Завдяки управлінню DSP і вдосконаленому алгоритму керування він має високу швидкість відгуку, високу надійність і високий промисловий стандарт. Чотири режими заряджання є додатковими, тобто лише сонячна батарея, пріоритет електромережі, пріоритет сонячної енергії та гібридна зарядка від мережі та сонячної енергії; і доступні два режими виведення, тобто інверторний і мережевий, для задоволення різних вимог застосування. Модуль зарядки від сонячних батарей використовує найновішу оптимізовану технологію MPPT для швидкого відстеження точки максимальної потужності фотоелектричної панелі в будь-якому середовищі та отримання максимальної енергії сонячної панелі в режимі реального часу.

   2、Завдяки сучасному алгоритму керування зарядний модуль AC-DC реалізує повністю цифрове керування напругою та струмом із подвійним замкнутим контуром із високою точністю керування в невеликому обсязі.

   3、Широкий діапазон вхідної напруги змінного струму та повний захист входу/виходу розроблені для стабільного та надійного заряджання та захисту акумулятора.

   4、На основі повністю цифрового інтелектуального дизайну модуль інвертора DC-AC використовує передову технологію SPWM і видає чисту синусоїду для перетворення постійного струму в змінний. Він ідеально підходить для навантажень змінного струму, таких як побутова техніка, електроінструменти, промислове обладнання та електронне аудіо- та відеообладнання. Продукт оснащений сегментним РК-дисплеєм, який дозволяє відображати робочі дані та стан системи в реальному часі. Комплексний електронний захист робить всю систему безпечнішою та стабільнішою.




  Особливість:




  1. Номінальна потужність: 3000 Вт, 24 В постійного струму

  2. MPPT PV діапазони: 30 В ~ 100 В постійного струму , PV Макс. Вхід: 100 В постійного струму

  3. Максимальний зарядний струм PV: 60A

  4. Високочастотний інвертор невеликого розміру та легкої ваги

  5. Чиста синусоїда змінного струму

  6. Повне цифрове керування напругою та струмом з подвійним замкнутим контуром, передова технологія SPWM,
  вихід чистої синусоїди.
  7. Режими виходу: мережевий байпас і інверторний вихід; безперебійне живлення.
  8. Доступний у 4 режимах заряджання: лише сонячна батарея, пріоритет електричної енергії, пріоритет фотоелектричної енергії, гібридна
  зарядка від енергії та сонячної енергії.
  9. Передова технологія MPPT з ефективністю 99,9%.
  10. Розроблено з РК-екраном і 3 світлодіодними індикаторами для динамічного відображення системних даних і
  робочого стану.
  11. Ручний перемикач ON/OFF для керування вихідним сигналом змінного струму.
  12. Доступний режим енергозбереження для зменшення втрат порожнього навантаження.
  13. Інтелектуальний вентилятор зі змінною швидкістю для ефективного розсіювання тепла та подовження терміну служби системи.
  14.  Активація літієвої батареї від фотоелектричної сонячної панелі або мережі, що забезпечує доступ до свинцево-кислотної батареї та
  літієвої батареї.
  15. Повний захист, включаючи захист від короткого замикання, захист від перенапруги та
  захисту від пониження напруги, захист від перевантаження, захист від зворотного ходу тощо.




  Огляд:











  Специфікація:




  Модель	HF2430S60-100	HF2430U60-100
  Режим змінного струму
  Номінальна вхідна напруга	220 В змінного струму/230 В змінного струму	110/120 В змінного струму
  Діапазон вхідної напруги	(170V~280Vac) ±2%；(90Vac-280Vac) ±2%	(90-140 В змінного струму) ±2%
  Частота	50 Гц/ 60 Гц (автоматичне визначення)
  Діапазон частот	47±0,3Гц-55±0,3Гц (50Гц)/57±0,3Гц-65±0,3Гц (60Гц);
  Захист від перевантаження/короткого замикання	Автоматичний вимикач
  Ефективність	>95%
  Час перетворення (байпас і інвертор)	10 мс (типове значення)
  Захист від зворотного ходу змінного струму	так
  Максимальний струм перевантаження байпаса	30А	40А
  Режим інвертування
  Форма вихідної напруги	Чиста синусоїда
  Номінальна вихідна потужність (ВА)	3000	3000
  Номінальна вихідна потужність (Вт)	3000	3000
  Коефіцієнт потужності	1
  Номінальна вихідна напруга (Vac)	230 В змінного струму	120 В змінного струму
  Помилка вихідної напруги	±5%
  Діапазон вихідних частот (Гц)	50 Гц ± 0,3 Гц/60 Гц ± 0,3 Гц
  Ефективність	>92%
  Захист від перевантаження	(102%<навантаження<110%) ±10%: повідомлення про помилку та вимикання виходу через 5 хвилин; (110%<навантаження<125%) ±10%: повідомлення про помилку та вимикання виходу через 10 секунд;       Навантаження>125% ±10%: повідомляє про помилку та вимикає вихід через 5 секунд;
  Пікова потужність	6000 ВА	6000 ВА
  Навантажена потужність двигуна	2HP	2HP
  Вихідний захист від короткого замикання	Вимикач
  Специфікація байпасного вимикача	40А
  Номінальна вхідна напруга акумулятора	24 В (мінімальна початкова напруга 22 В)
  Діапазон напруги акумулятора	Сигналізація зниженої напруги/напруга відключення/сигналізація перенапруги/ відновлення перенапруги... налаштовується на РК-екрані)
  Режим енергозбереження	Навантаження ≤50 Вт
  заряд змінного струму
  Тип батареї	Свинцево-кислотний або літієвий акумулятор
  Максимальний струм заряду	0-80А	0-40А
  Помилка зарядного струму	± 5 Adc
  Діапазон напруги заряду	20~33 В постійного струму
  Захист від короткого замикання	Вимикач і перегорів запобіжник
  Специфікація вимикача	30А	40А
  Захист від перезаряду	Будильник і вимкніть зарядку через 1 хвилину
  Сонячний заряд
  Максимальна напруга холостого ходу PV	100 В постійного струму
  Діапазон робочої напруги PV	30-100 В постійного струму
  Діапазон напруг MPPT	30-85 В постійного струму
  Діапазон напруги акумулятора	20–33 В постійного струму
  Максимальна вихідна потужність	1400 Вт
  Діапазон зарядного струму сонячної енергії (настроюється)	0-60А
  Захист заряду від короткого замикання	Перегорів запобіжник
  Захист проводки	Захист від зворотної полярності
  Гібридне заряджання Максимальний струм зарядного пристрою (зарядний пристрій змінного струму + фотоелектричний зарядний пристрій)
  Максимальний струм зарядного пристрою (можна встановити)	0-140А	0-100А
  Специфікація автентифікації
  Аутентифікація специфікації	CE (IEC 62109-1)
  Рівень автентифікації EMC	EN61000, C2
  Діапазон робочих температур	від -15°C до 55°C
  Діапазон температур зберігання	-25°C ~ 60°C
  Діапазон вологості	Від 5% до 95% (конформний захист покриття)
  Шум	≤60 дБ
  Розсіювання тепла	Примусове охолодження з регульованою швидкістю повітря
  Інтерфейс зв'язку	Керування USB/RS485 (WiFi/GPRS)/сухим вузлом
  Розмір (Д*Ш*Г)	378мм*280мм*103мм
  Вага (кг)	6.2	6.8
  Посилання	Натисніть	Натисніть




  Модуль WIFI:
