DC-DC знижувальний/підвищувальний перетворювач CC/CV 12-72V 9A 585W ( XY-6509X)

Стабілізатор напруги постійного струму, моноблок, з вентилятором

Можна використовувати як зарядний пристрій із точністю 0.001А. Показує ємність заряду в мАч або Втч, налаштування автоматичного включення, ліміту ємності, температури та таймауту.

На вході потрібна постійна напруга з блока живлення або акумулятора, від 220 згорить! Має бути вищим за потрібний вихідний

Вхідна напруга: 12,0~72 В
Вихідна напруга: 0,65 В
Вихідний струм: 0~9,000 А
Вихідна потужність: 585 Вт
Установка вихідної напруги та струму: 0,01 В /0,001 А
Ефективність перетворення близько 95%
М'який старт
Типове значення вихідної пульсації: VPP-150 мВ

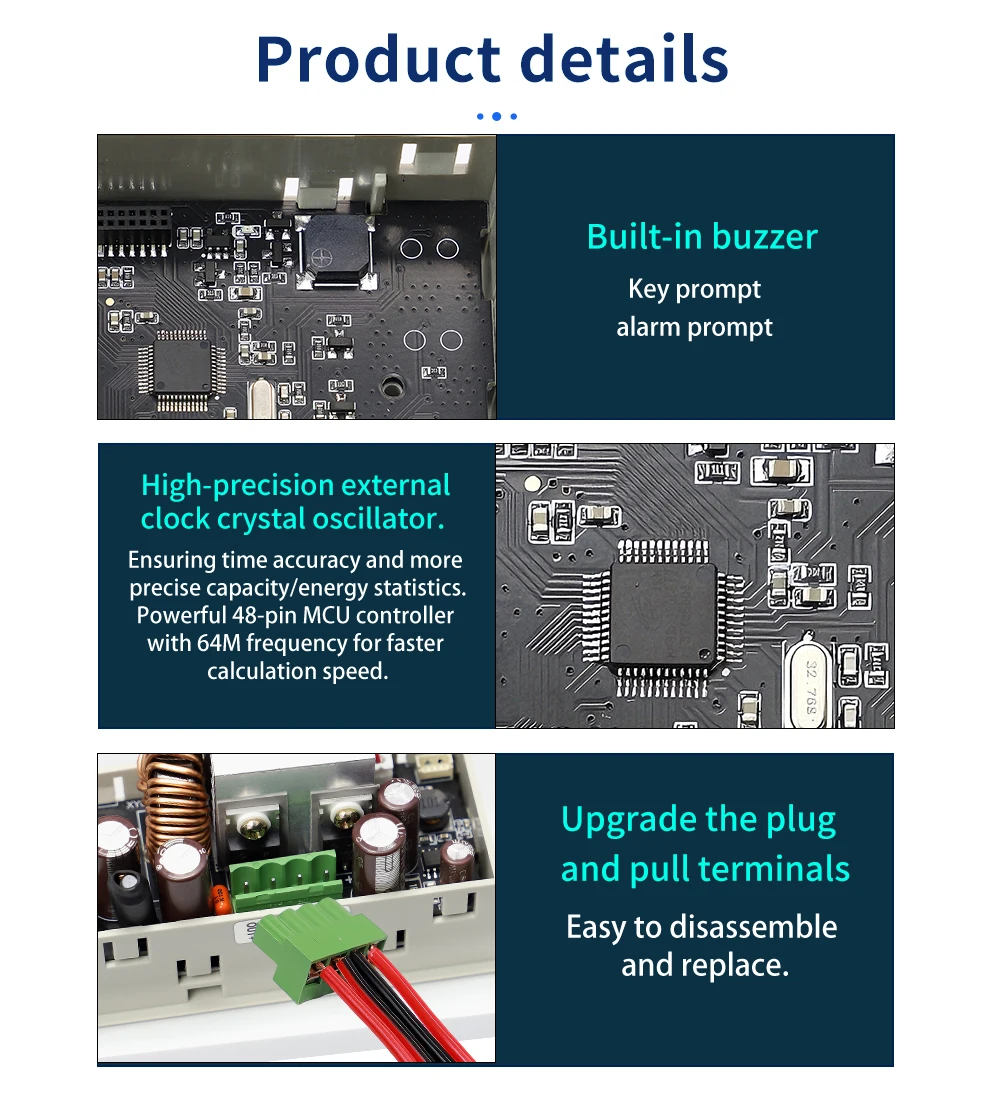

Звукова індикація
Вхід дод. термодатчика NTC 3950B для контролю температури батареї під час заряджання

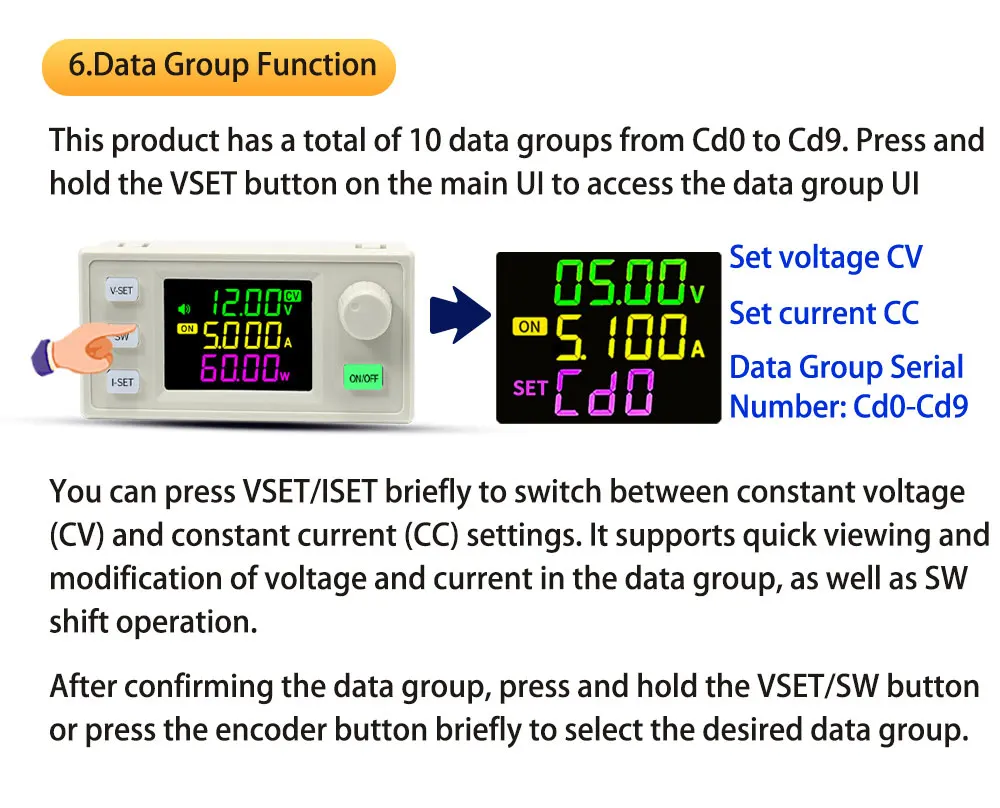

10 груп пам'яті налаштувань

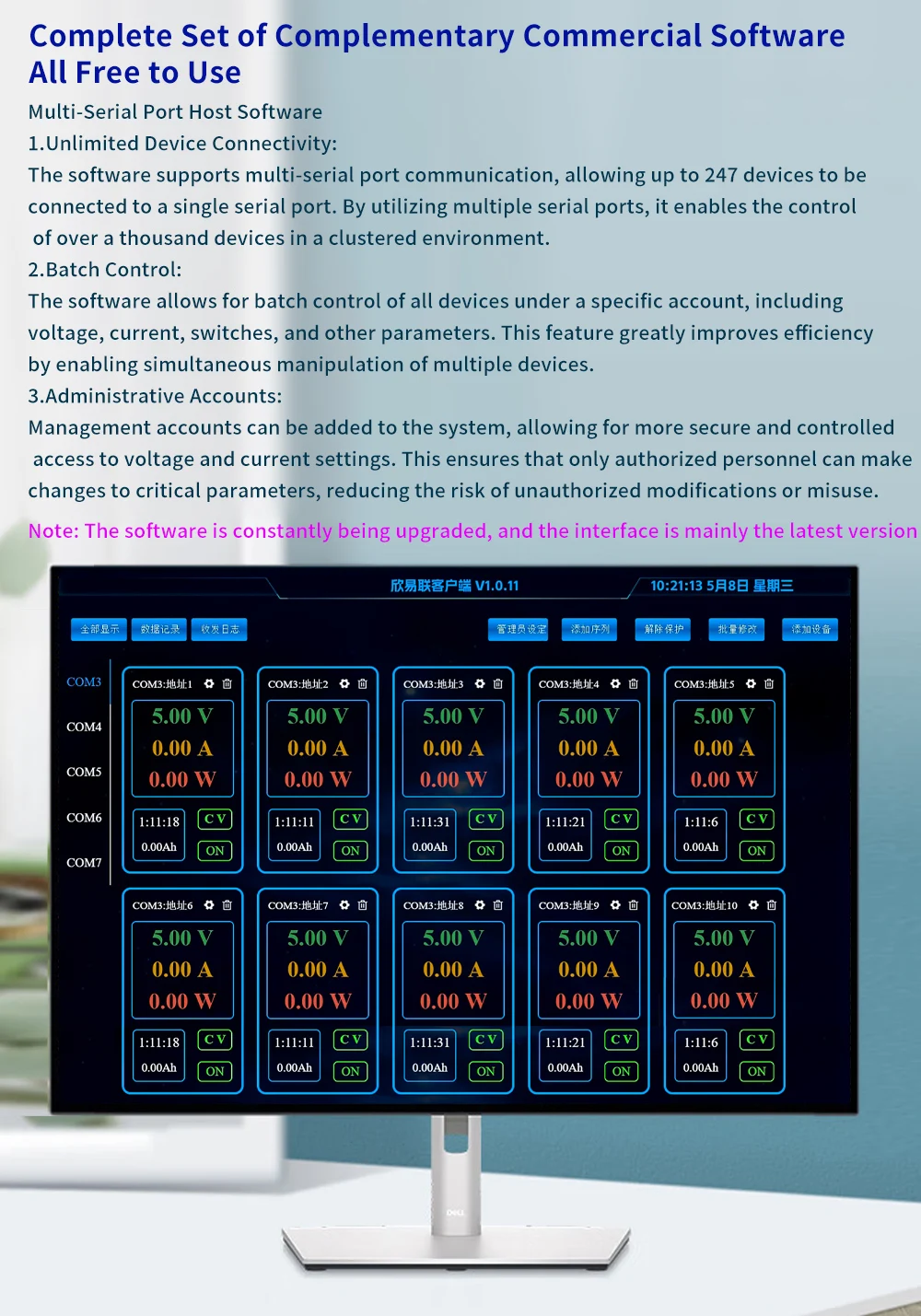

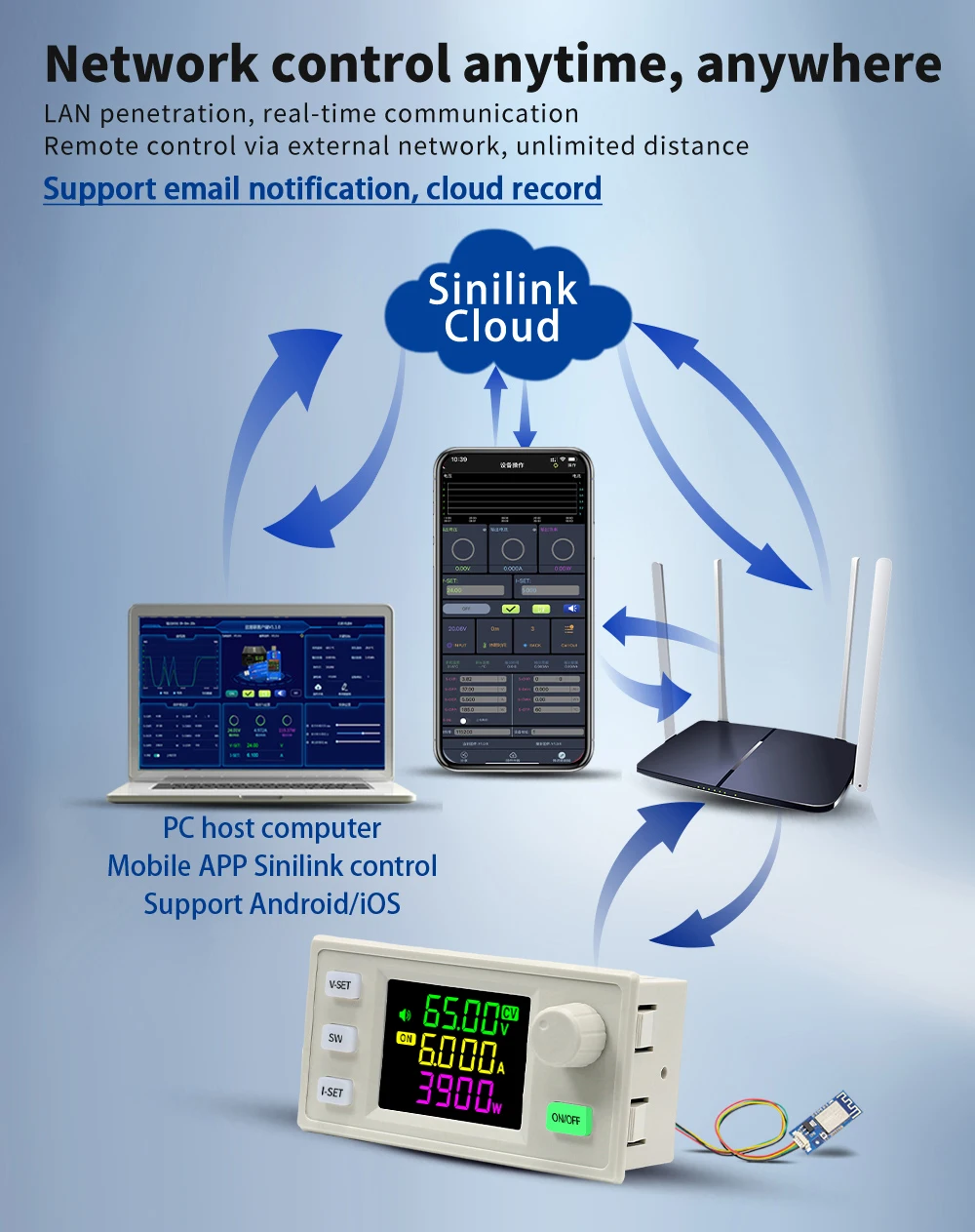

Підтримка протоколу Modbus (є бібліотека для ардуїно через UART) та модуля WiFi (немає в комплекті).

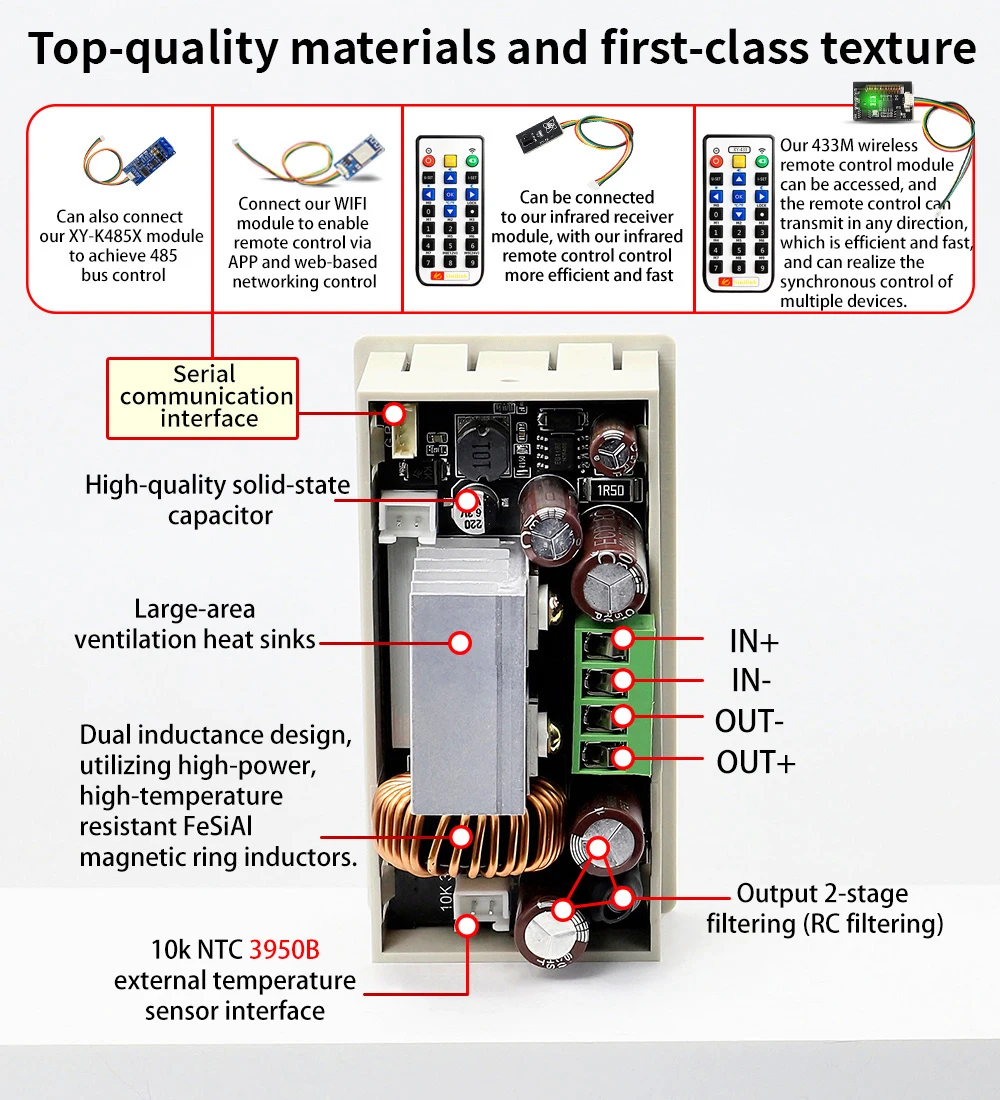

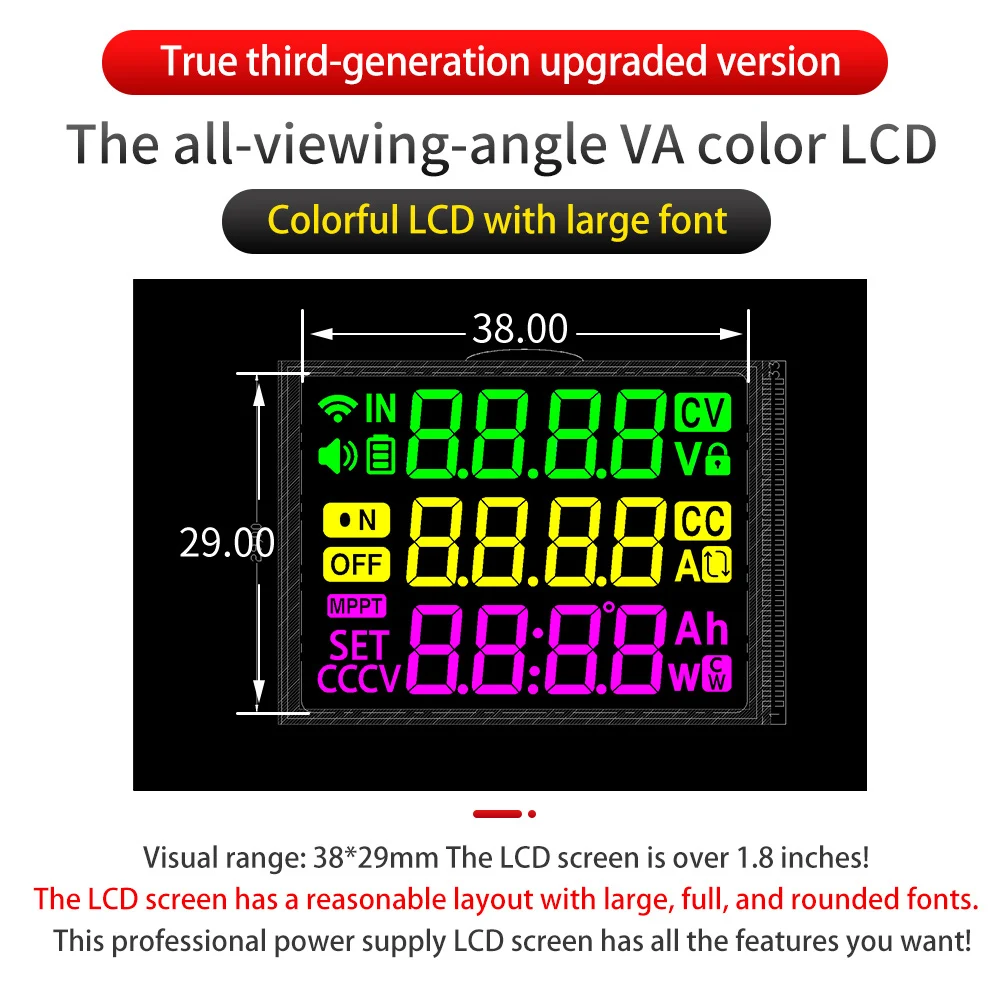

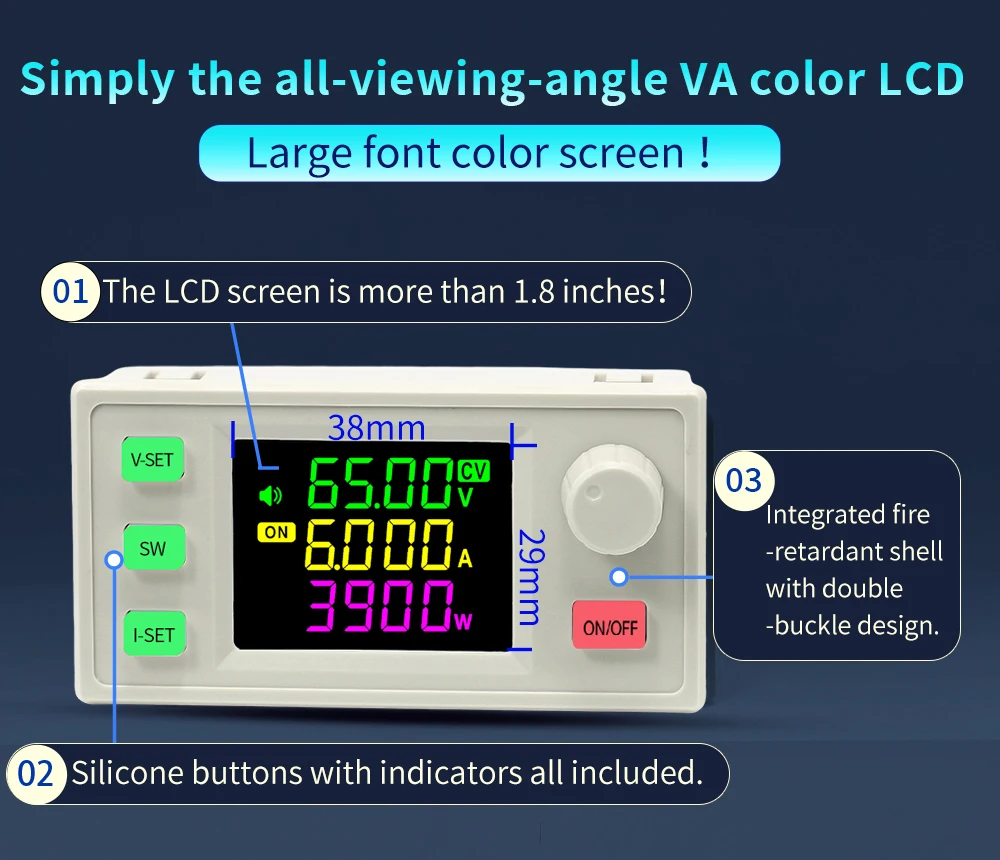

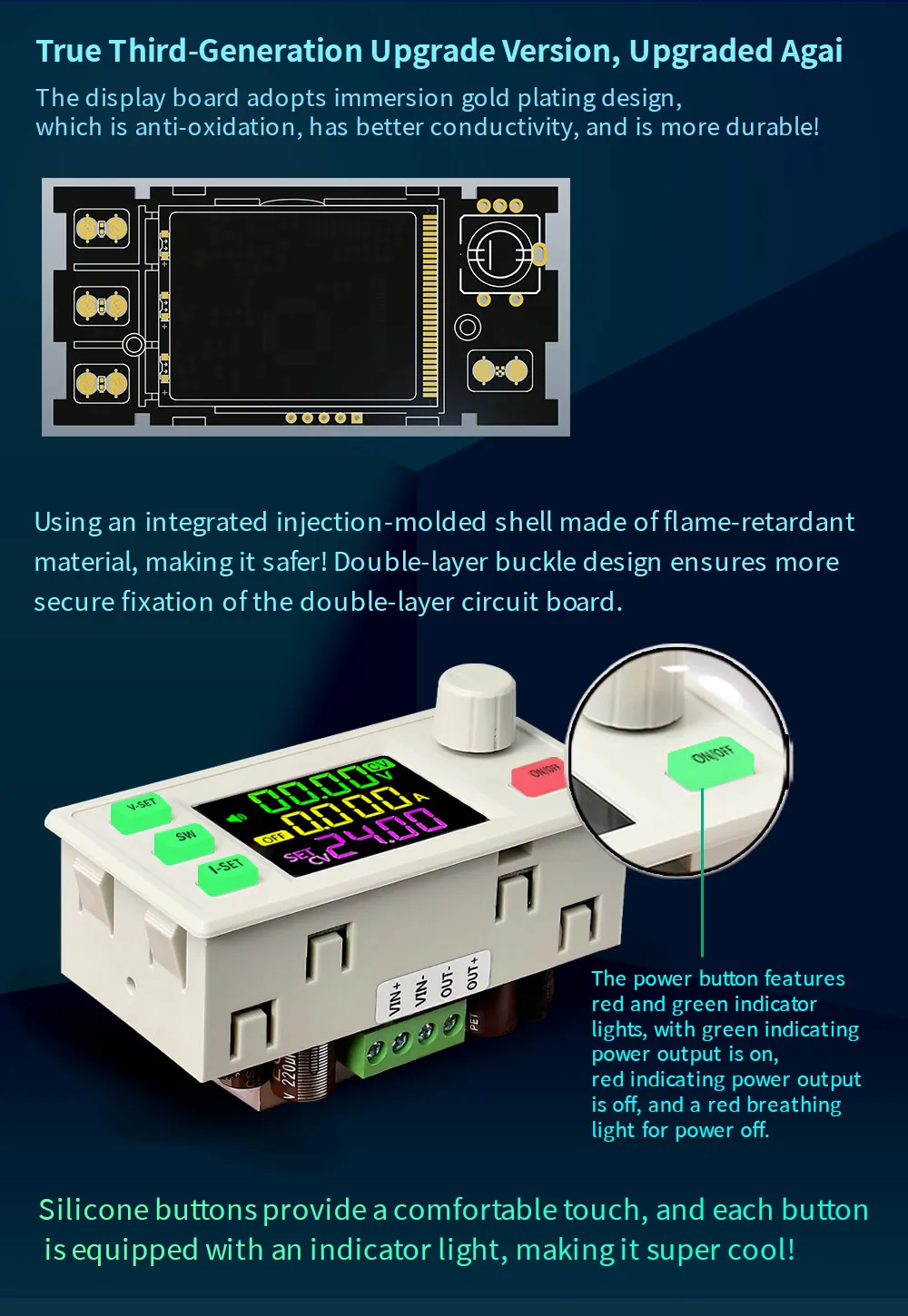

Литий корпус із вогнестійкого пластику, силіконові кнопки, кольоровий екран 1.8"
Знімний клемник
Підтримка заряджання MPPT для сонячних батарей з обмеженням потужності

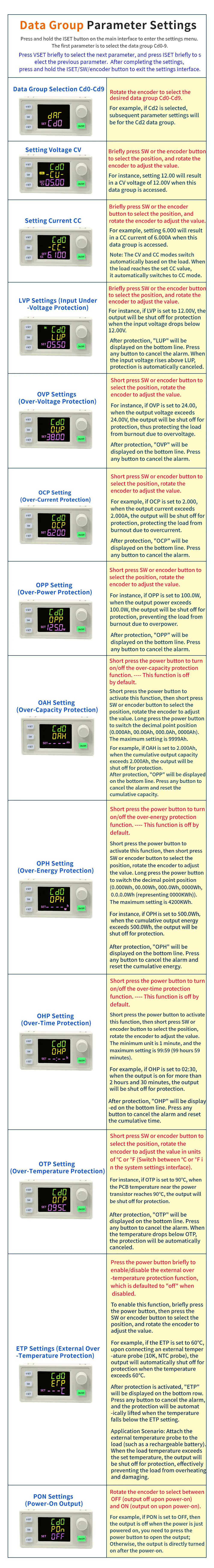

Захист:
від переполюсування входу
від зниженої вхідної напруги (LVP): 10-75 В
від перенапруги на виході (OVP): 0-67 В
від навантаження за струмом (OCP) 0-9,2 А, за замовчуванням 9,2 А
від навантаження за вихідною потужністю (OPP): 0–650 Вт
від перегріву (OTP): 0–110 °C за промовчанням 95 °C
за часом (OHP): 1 хв — 100 годин, за умовчанням вимк.
за ємністю (OAP): 0–9999 А·год, за умовчанням вимк.
від навантаження по енергії (OPH): 0–4200 кВт·год, за замовчуванням вимк.

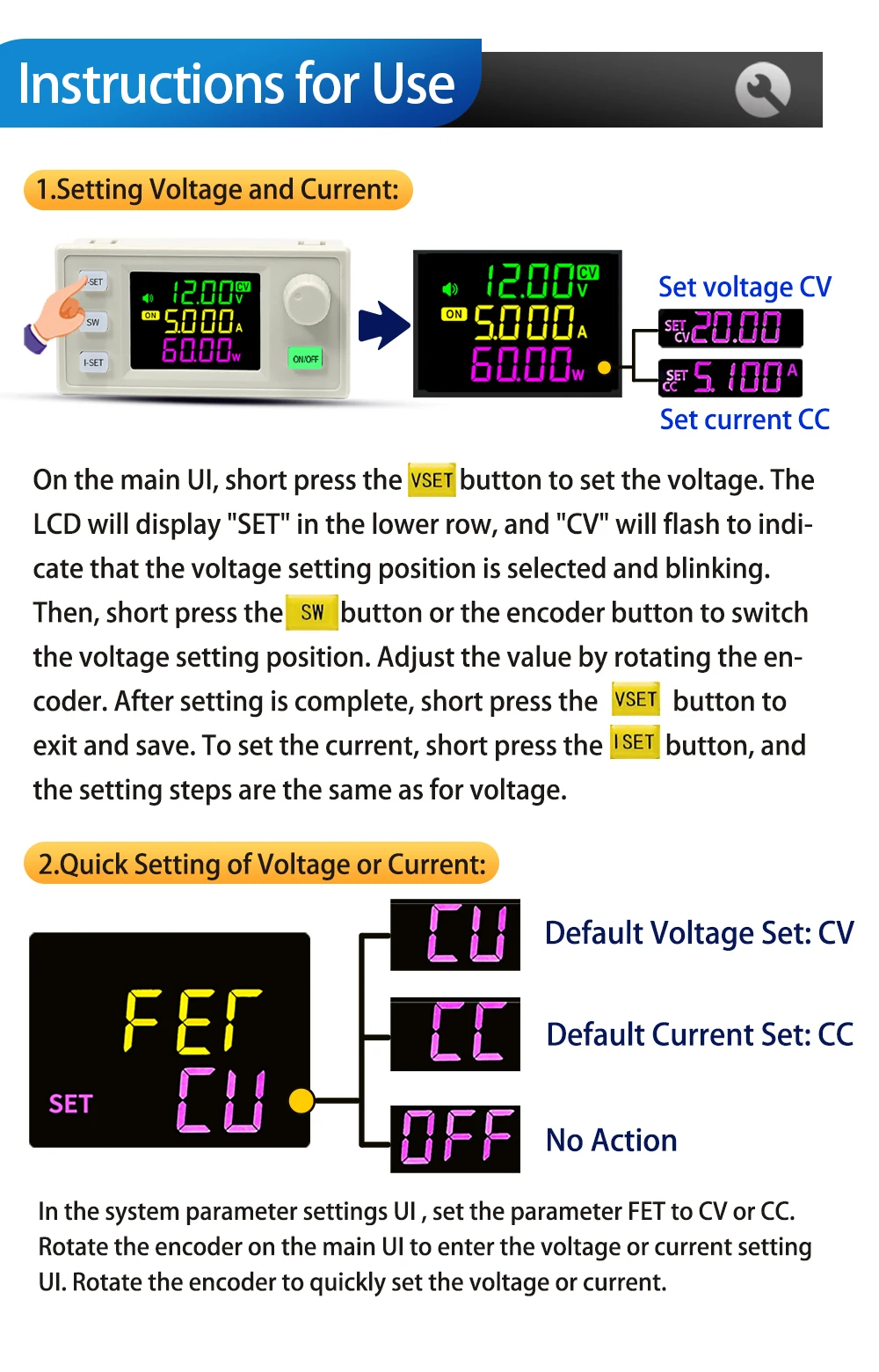

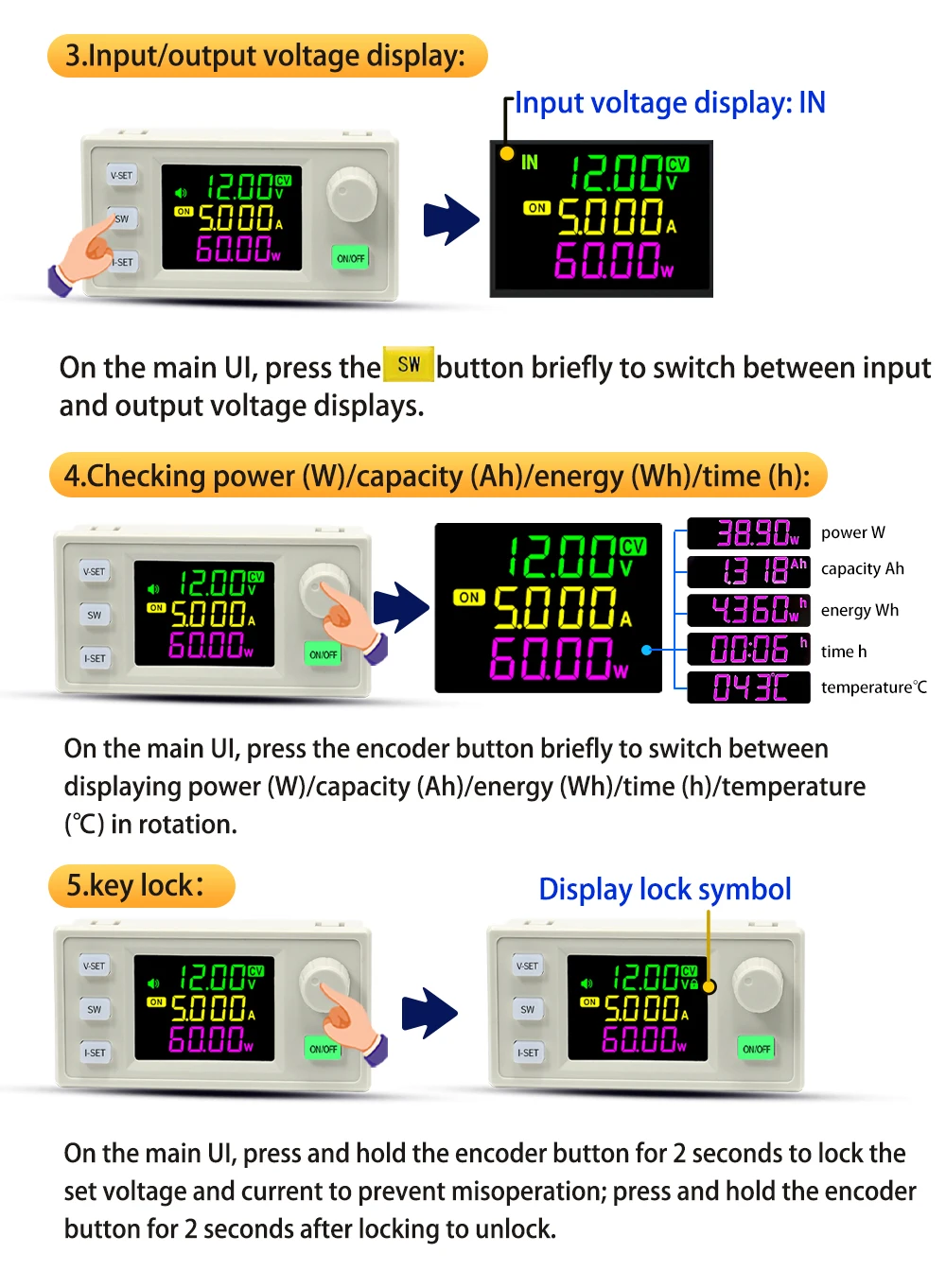

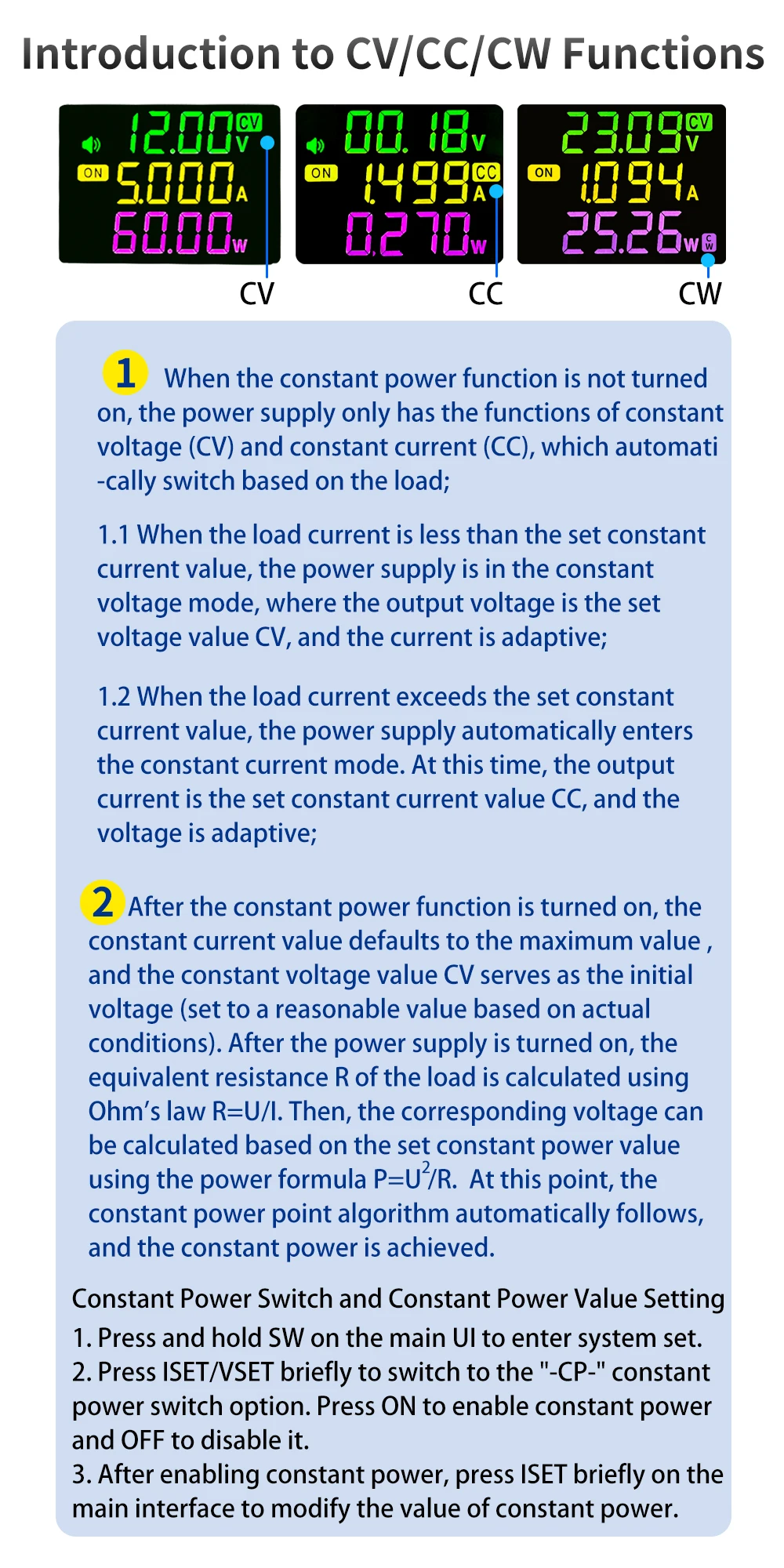

Налаштування включається кнопкою V SET – напруги при індикації CV, I SET – струму за CC. Розряди перемикаються натисканням на енкодер (крутилку), значення змінюються поворотом. Вихідна напруга вмикається кнопкою під енкодером (індикація ON увімкнено), довге натискання - блокування. Кнопка SW відображає вхідну/вихідну напругу. Третій рядок можна встановити на індикацію потужності, ємності мАг, енергію Втч, часу заряду натисканням на енкодер.

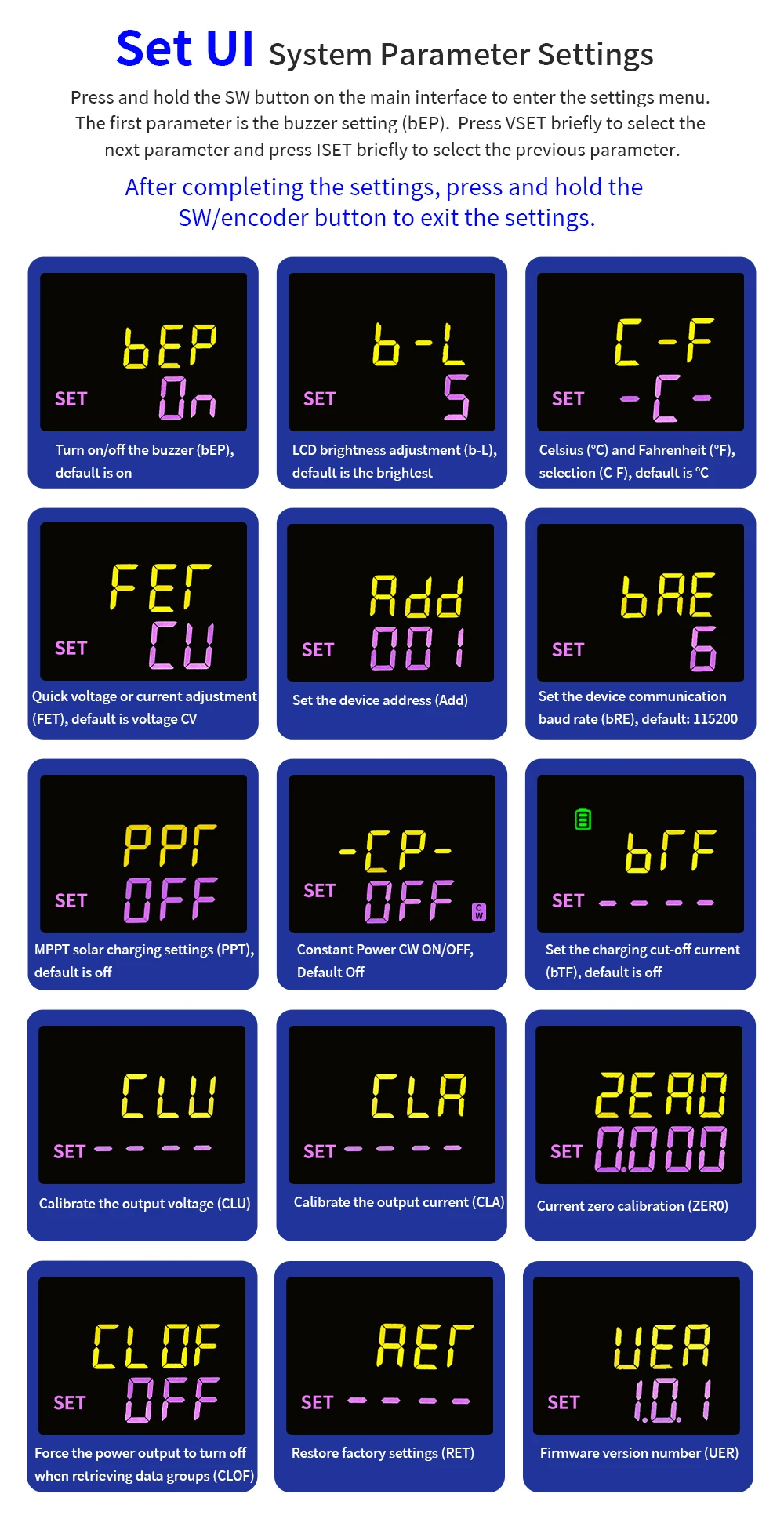

У меню є автоувімкнення при подачі живлення

Габарити 86х45 мм, посадкове 40.6х86.1 мм глибина 50 мм. Вага 123 гр.

Вбудований вентилятор 5В. Рекомендується монтувати в корпус так, щоб потік повітря безперешкодно подавався у вентилятор і виходив назовні. Під час встановлення всередину блока живлення не перекривайте потік повітря в ньому.

Інструкція (англ)
