BMS Контролер, плата захисту 7S li-Ion 26V 80A

опис

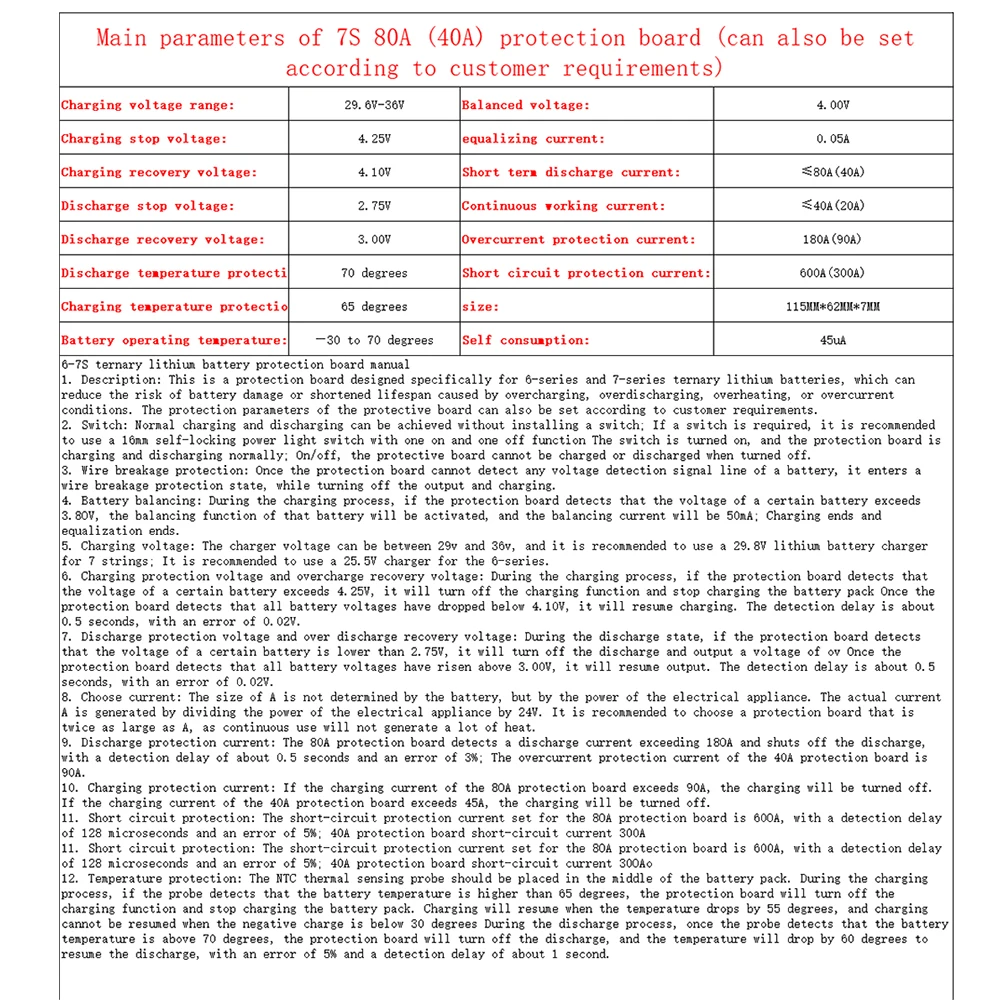

1. Опис: це захисна плата, розроблена спеціально для потрійних літієвих батарей серії 6 і 7, яка може зменшити ризик пошкодження батареї або скорочення терміну служби через перезарядження, надмірну розрядку, перегрів або перевищення струму. Параметри захисту захисної дошки також можна встановити відповідно до вимог замовника.
2. Перемикач: нормальне заряджання та розряджання можна досягти без встановлення перемикача; Якщо потрібен вимикач, рекомендується використовувати 16-міліметровий самоблокувальний вимикач з функцією ввімкнення та вимкнення; Перемикач увімкнено, плата захисту заряджається та розряджається нормально; Увімкнено/вимкнено, захисна плата не може заряджатися чи розряджатися у вимкненому стані.
3. Захист від обриву дроту: коли захисна плата не може виявити будь-яку лінію сигналу виявлення напруги акумулятора, вона переходить у стан захисту від обриву дроту, вимикаючи вихід і заряджаючи.
4. Балансування батареї: під час процесу заряджання, якщо захисна плата виявляє, що напруга певної батареї перевищує 3,80 В, функція балансування цієї батареї буде ввімкнено, і балансуючий струм становитиме 50 мА; Зарядка закінчується, а вирівнювання закінчується.
5. Напруга заряджання: напруга зарядного пристрою може становити від 29 В до 36 В, і рекомендується використовувати зарядний пристрій літієвої батареї 29,8 В для 7 рядків; Для 6-ї серії рекомендується використовувати зарядний пристрій на 25,5 В.
6. Напруга захисту зарядки та напруга відновлення перезаряду: якщо під час процесу заряджання захисна плата виявляє, що напруга певної батареї перевищує 4,25 В, вона вимкне функцію заряджання та припинить зарядку акумуляторної батареї; Коли захисна плата виявить, що напруга всіх акумуляторів впала нижче 4,10 В, вона відновить зарядку. Затримка виявлення становить близько 0,5 секунди з похибкою 0,02 В.
7. Напруга захисту від розряду та напруга відновлення від перерозряду: під час стану розряду, якщо захисна плата виявляє, що напруга певної батареї нижча за 2,75 В, вона вимкне розряд і виведе напругу 0 В; Як тільки захисна плата виявить, що напруга всіх акумуляторів піднялася вище 3,00 В, вона відновить вихід. Затримка виявлення становить близько 0,5 секунди з похибкою 0,02 В.
8. Виберіть силу струму: розмір А визначається не батареєю, а потужністю електроприладу. Фактичний струм А утворюється шляхом ділення потужності електричного приладу на 24 В. Рекомендується вибирати захисну панель, яка вдвічі більша за A, оскільки при тривалому використанні не виділяється багато тепла.
9. Струм захисту від розряду: коли плата захисту 80A виявляє струм розряду, що перевищує 180A, розряд буде вимкнено із затримкою виявлення приблизно 0,5 секунди та похибкою 3%; Струм захисту від надточного струму захисної плати 40A становить 90A.
10. Захисний струм заряджання: якщо струм заряджання захисної плати 80A перевищує 90A, заряджання буде вимкнено. Якщо струм зарядки захисної плати 40A перевищує 45A, зарядка буде вимкнена.
11. Захист від короткого замикання: струм захисту від короткого замикання, встановлений для плати захисту 80A, становить 600A, із затримкою виявлення 128 мікросекунд і похибкою 5%; Плата захисту 40А, струм короткого замикання 300А.

12. Захист від перепаду температури: Термічний зонд NTC слід розміщувати посередині акумуляторної батареї. Якщо під час заряджання датчик виявляє, що температура батареї перевищує 65 градусів, захисна плата вимкне функцію заряджання та припинить зарядку акумуляторної батареї. Зарядка відновиться, коли температура знизиться на 55 градусів, а акумулятор не можна заряджати нижче мінус 30 градусів; Під час процесу розряду, як тільки датчик визначить, що температура батареї перевищує 70 градусів, захисна плата вимкне розряд, і температура впаде на 60 градусів, щоб відновити розряд, з похибкою 5% і затримкою виявлення приблизно 1 секунду.
