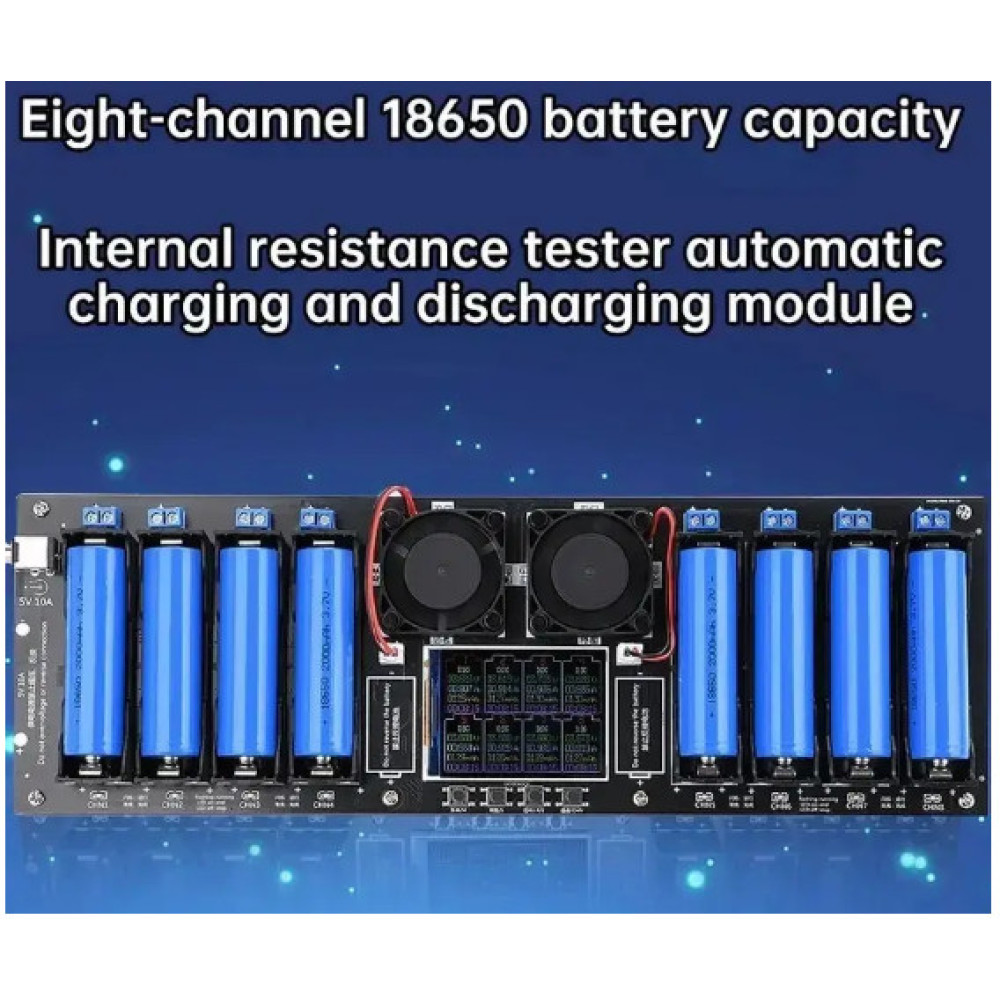

8-канальний 18650 тестер ємності li-ion/LiFePO4 акумулятора, вимірювання внутрішнього опору, мА·год. МВтч

8-канальний 18650 тестер ємності літієвої батареї, мА·год МВтч, поділ ємності, модуль вимірювання внутрішнього опору, тестер батареї 18650/21700



Детально: Подробно : https://mp.weixin.qq.com/s/54bIE9IunVy7bZLAy99xNA
Функції

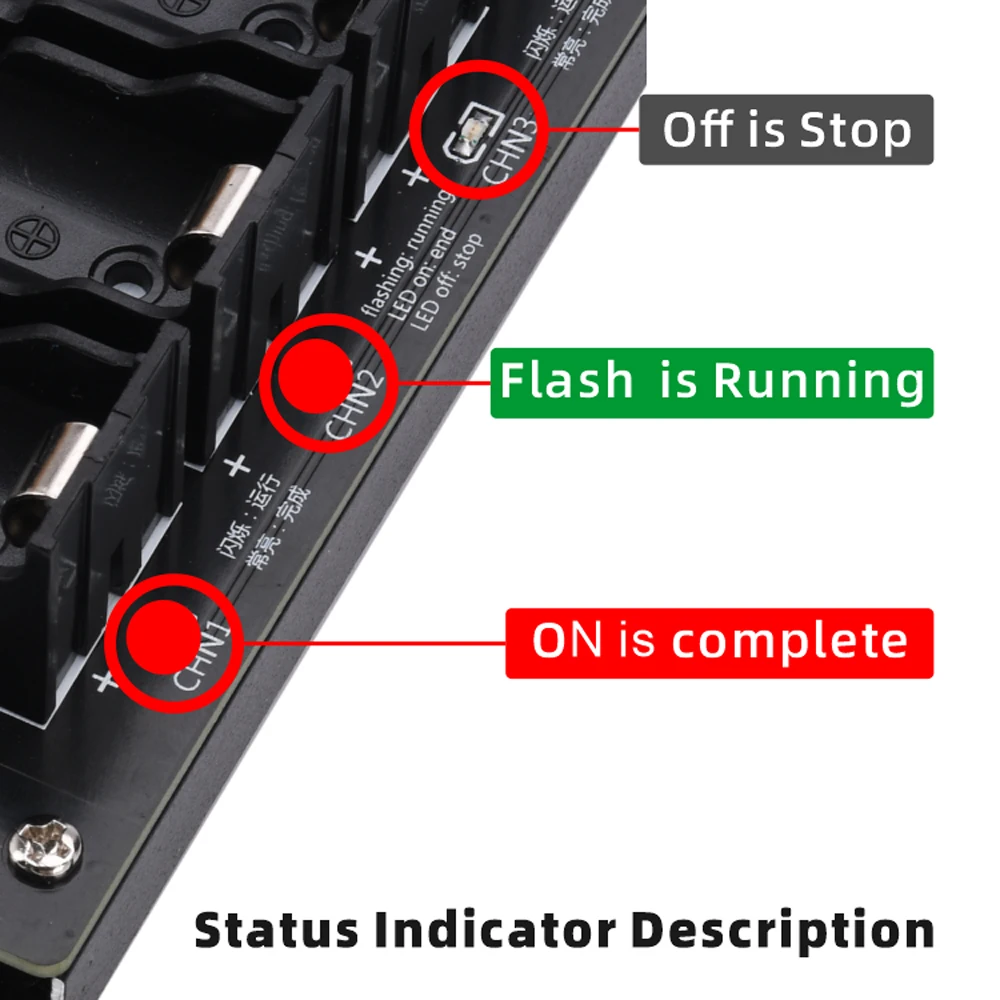

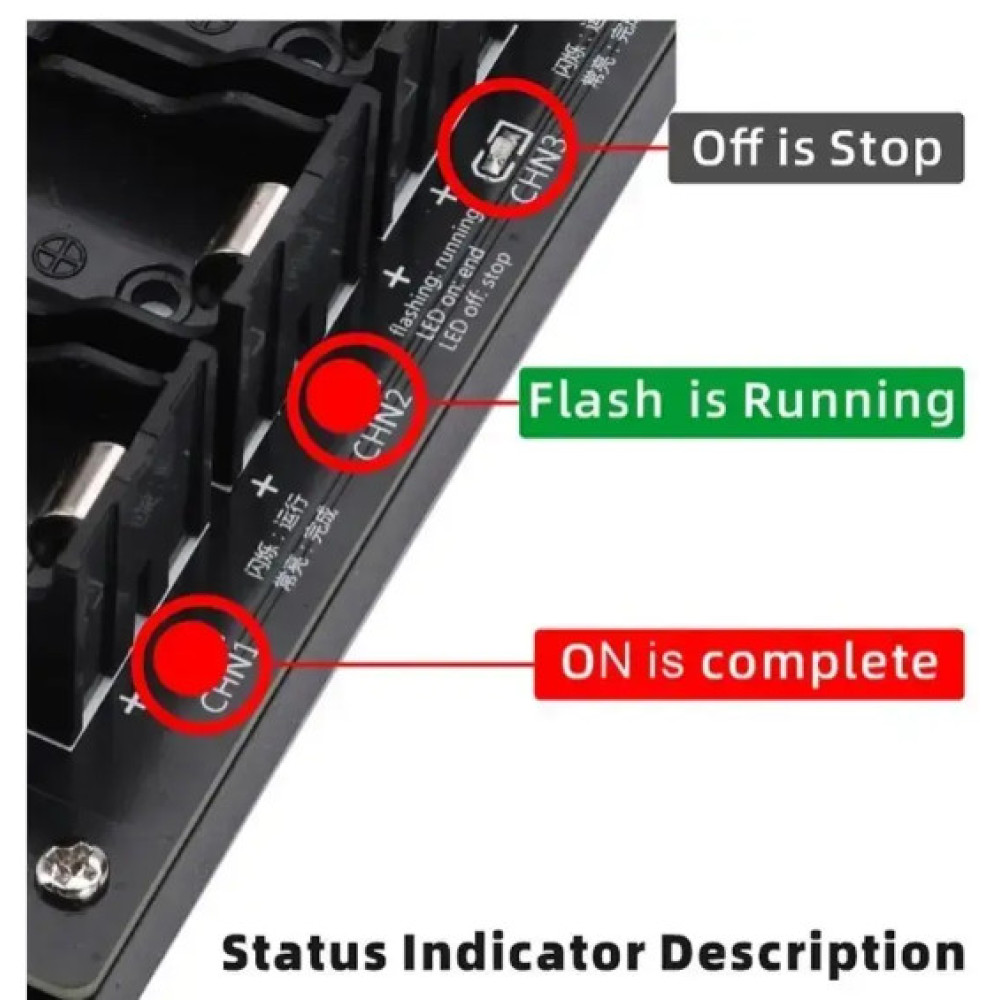

1. Синій сегмент на верхньому кінці — це клема зовнішнього розряду, а на нижньому кінці — індикатор роботи відповідного каналу.
2. Відтворення кривої напруги та струму, напруга та струм у реальному часі, дводротовий метод постійного струму для вимірювання внутрішнього опору.

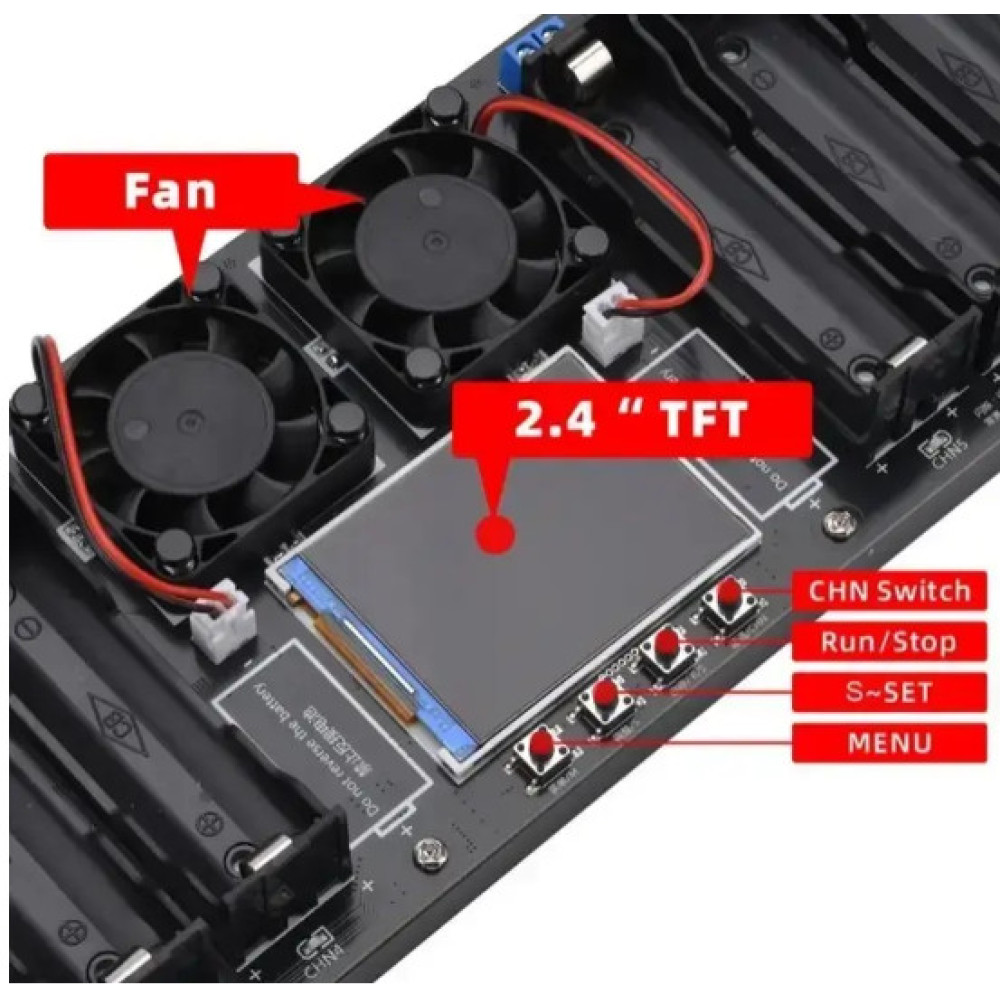

3. U-подібний паз ззаду суміщений із друкованою платою, а вентилятор активно розсіює тепло, утворюючи канал розсіювання тепла.
Тримач батареї 4.18650 з використанням компактного тримача батареї, підходить для вимірювання розрядженої батареї.
5. Тип каналу: 8 незалежних каналів, кожен із яких не пов'язаний один з одним, незалежна робота, без взаємного впливу.
6. Синхронізація каналів: підтримка 8 каналів для настроювання синхронізації, також можна налаштувати кожен параметр каналу індивідуально.
7. Цикл заряджання та розряджання: в автоматичному режимі підтримується лише 1 цикл заряджання-розряджання-заряджання, не підтримується кілька циклів.

Параметри:
Робоча напруга: 5 В постійного струму, 10 А (стандартний голий метал, без джерела живлення), надлишковий тиск має спалити машину.

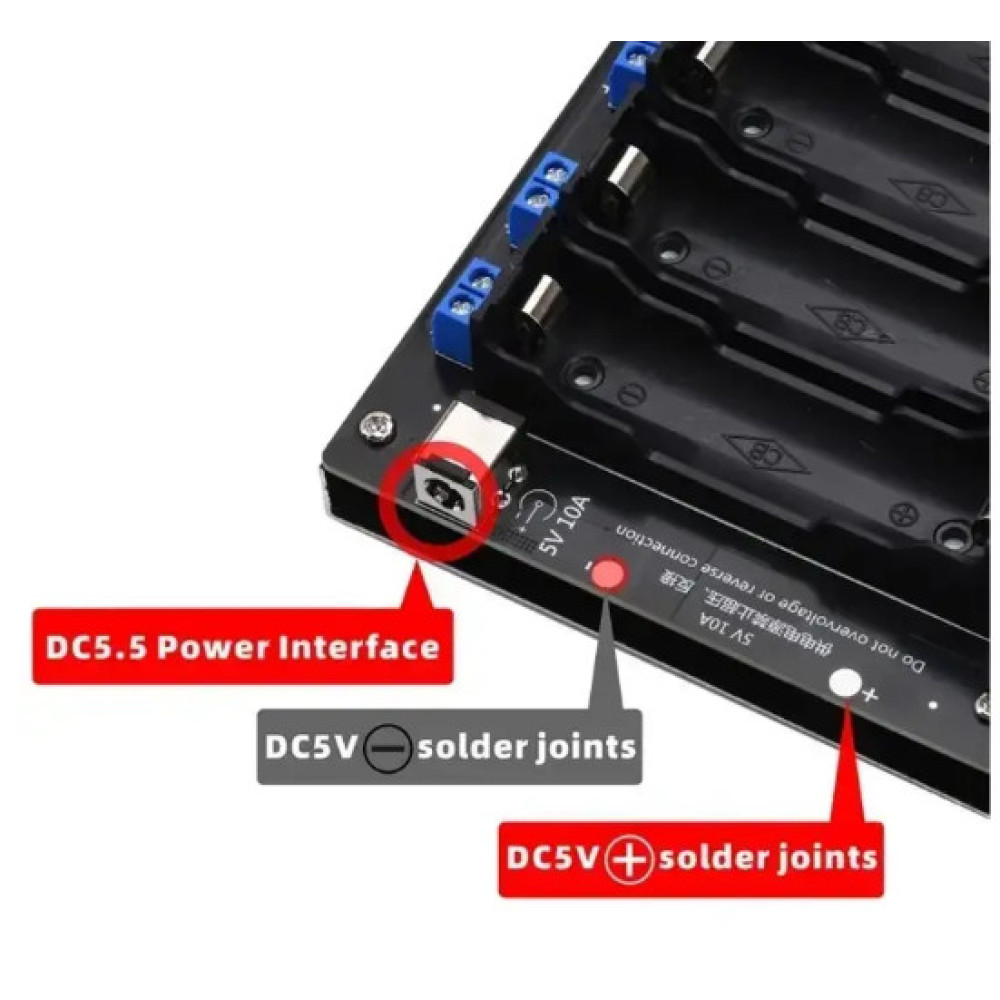

Інтерфейс джерела живлення: 1: сильноточний інтерфейс DC5.5, 2: позитивні та негативні точки зварювання 5 В.
Захист від зворотного подавання живлення: захист від зворотного подавання, заборона зворотного подавання живлення
1 Автоматичний режим: запуск програми ~ 4,2 В, напруга зупинки заряджання для заряджання, струм заряджання менше струму зупинки впродовж 30 секунд, перша зарядка завершена ~ стан спокою (не заряджання та не розряджання) ~ розряджання відповідно до настроювання напруги зупинки, напруга навантаження нижче напруги зупинки впродовж 10 секунд, розряджання завершене ~ стан спокою (без заряджання та розряджання) ~ заряджання з напругою перезаряджання як напруги зупинки, напруга перезаряджання встановлена на 4,2 В, зарядний струм дорівнює менше струму зупинки впродовж 30 секунд, програма налаштована на напругу зупинки. Коли напруга підзаряджання встановлена на 4,2 В, струм заряджання менше струму зупинки впродовж 30 секунд, програма завершується (коли напруга підзаряджання не дорівнює 4,2 В, напруга акумулятора досягає напруги перезаряджання, програма завершується), підзаряджання завершене, програма завершується й робота автоматичного режиму завершується.
2 режими заряджання: запуск програми ~ напруга заряджання встановлена на 4,2 В, струм заряджання менше струму зупинки впродовж 30 секунд, програма завершується (напруга заряджання не дорівнює 4,2 В, напруга акумулятора досягає напруги заряджання, програма завершується ) ~ Заряджання завершене.
3 Режим розряджання: запуск програми ~ напруга навантаження нижче від напруги зупинки впродовж 10 секунд, завершення програми ~ розряджання завершене.
4 режими активації: тільки для професійного використання, під час використання тестер не має залишати поле! Примусове заряджання з напругою зупинки заряджання не припиняється автоматично, його необхідно завершити вручну.
Струм заряджання: кожен канал незалежно максимум приблизно 1 А струм заряджання не регулюється.
Напруга зупинки заряджання: 3,7 В, 3,8 В, 3,9 В, 4,0 В, 4,1 В, 4,2 В, всього 6 регульованих щаблів.
Напруга зупинки перезаряджання: 3,0 В, 3, 3, 3, 3, 3, 3, 3, 3 В, 3, 3, 4, 4,1 В, 4,2 В, регулюється в 13 ступенях.
Кінцевий струм: 100 мА, 200 мА, 300 мА, регульований.
Струм розряду: кожен канал незалежно максимум приблизно 1 А, нестояний струм розряду, струм розряду не регулюється.
Напруга зупинки розряду: 2,0 В, 2, 1 В, 2, 2, 2, 3 В, 2, 4, В, 2, 2, 2, 2, 7 В, 2, 2, 2, 2, 2, 9 В, 3, 3, 3, 1 В, 3, 3, 3, 3, 3, В, 3, 4, В, 3, 3, 3, В, 3, 3, В, 3, 3, 3, 3, 3, 3, 3, 6, В, лише 17 регульованих.
Час стояння: 1-5 хвилин регулюється.

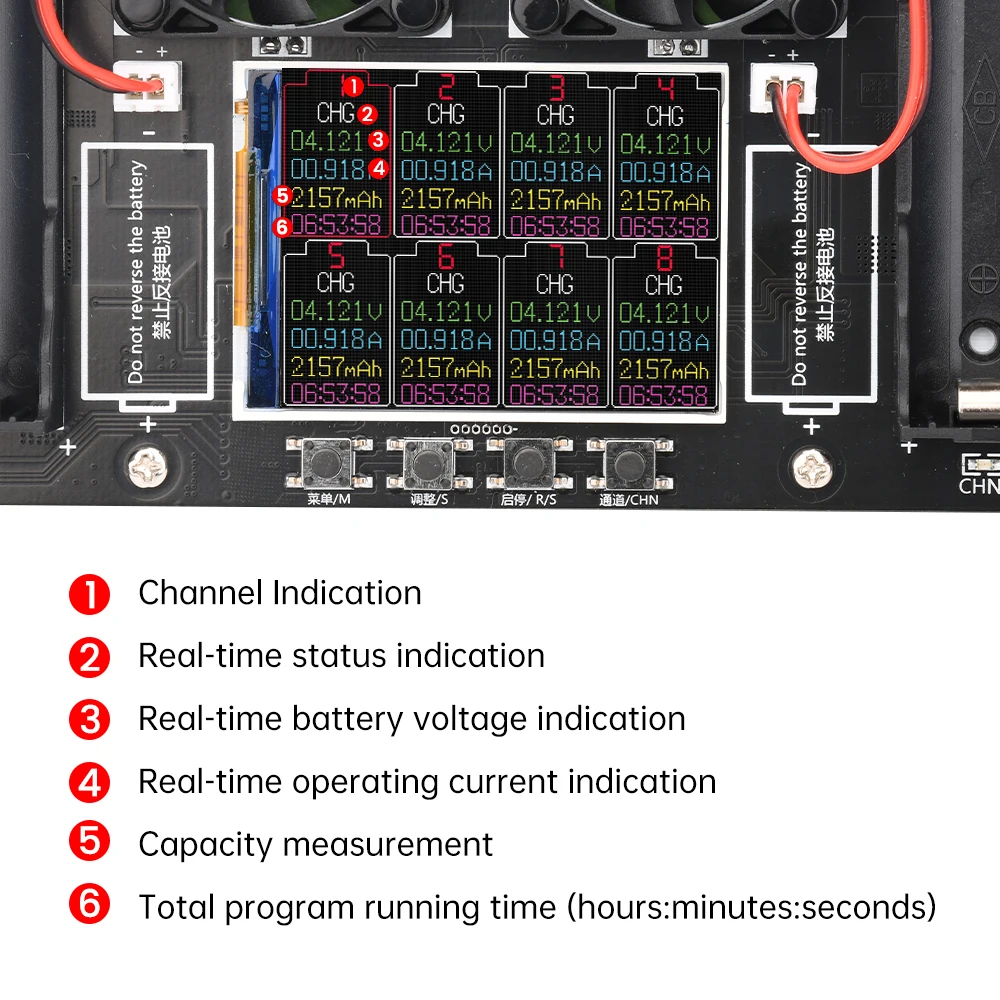

Попередній перегляд стану: підтримка 8-канального попереднього перегляду стану на 1 екрані.

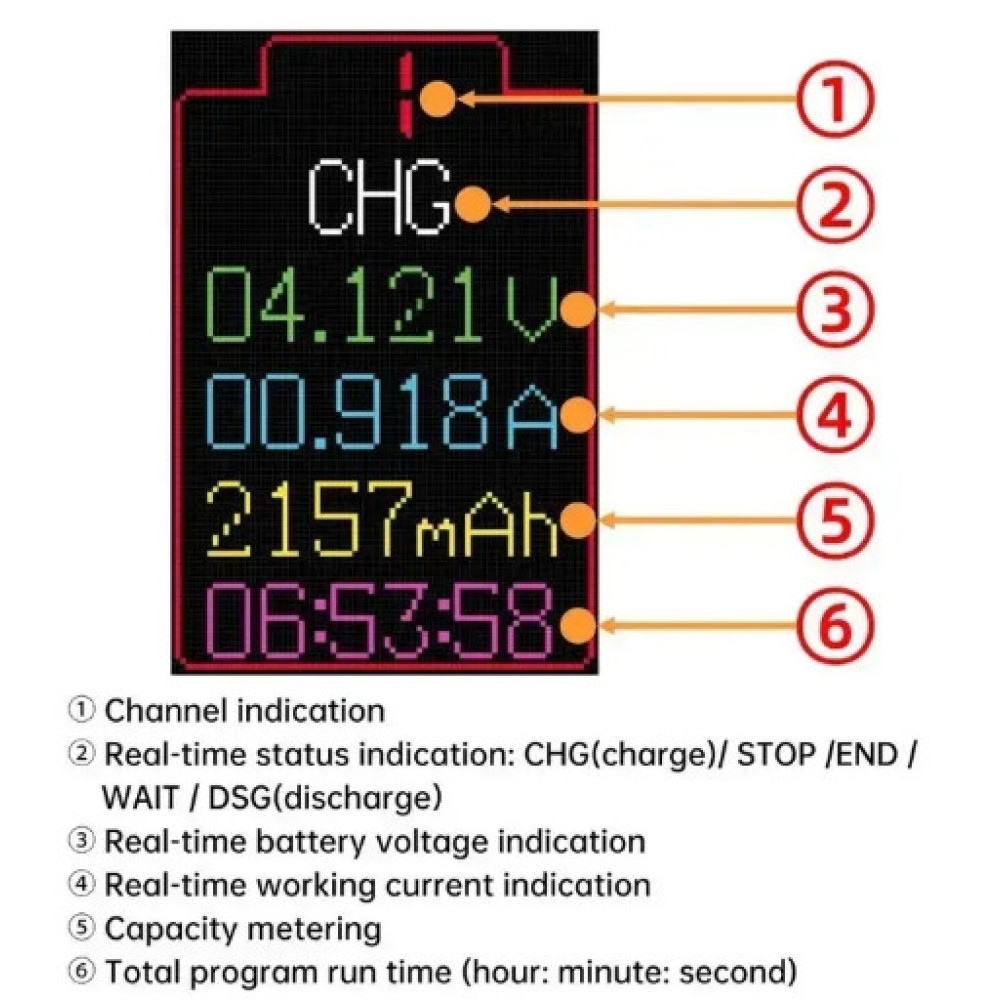

Одноканальне детальне зображення: підтримка

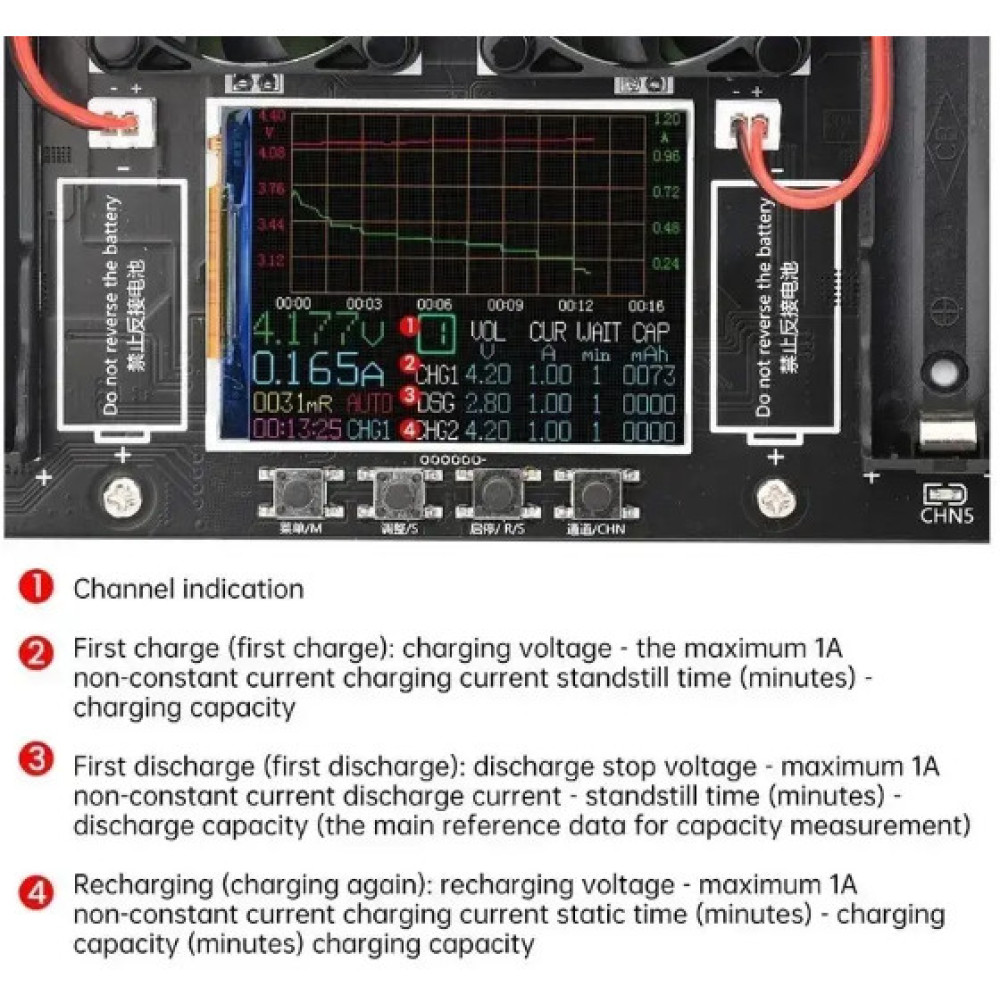

Одноканальне відтворення кривої зарядки та розряджання: підтримка

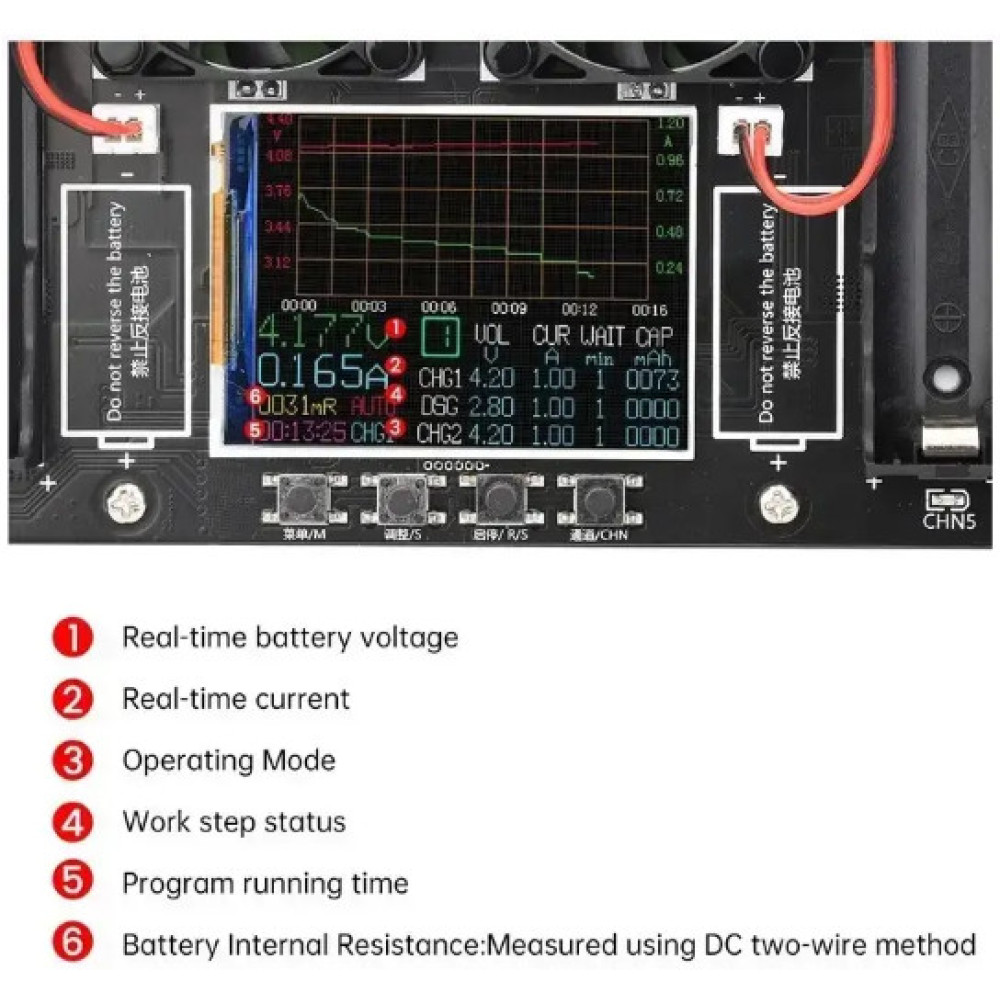

Виявлення внутрішнього опору: дводротовий метод постійного струму, тільки для тієї ж аналогії з сортуванням партій.
Режим відведення тепла: активне відведення тепла
Захист від перегрівання: Підтримка
Циклічне заряджання та розряджання: в автоматичному режимі підтримується тільки 1 цикл заряджання-розряджання-заряджання, кілька циклів не підтримуються.

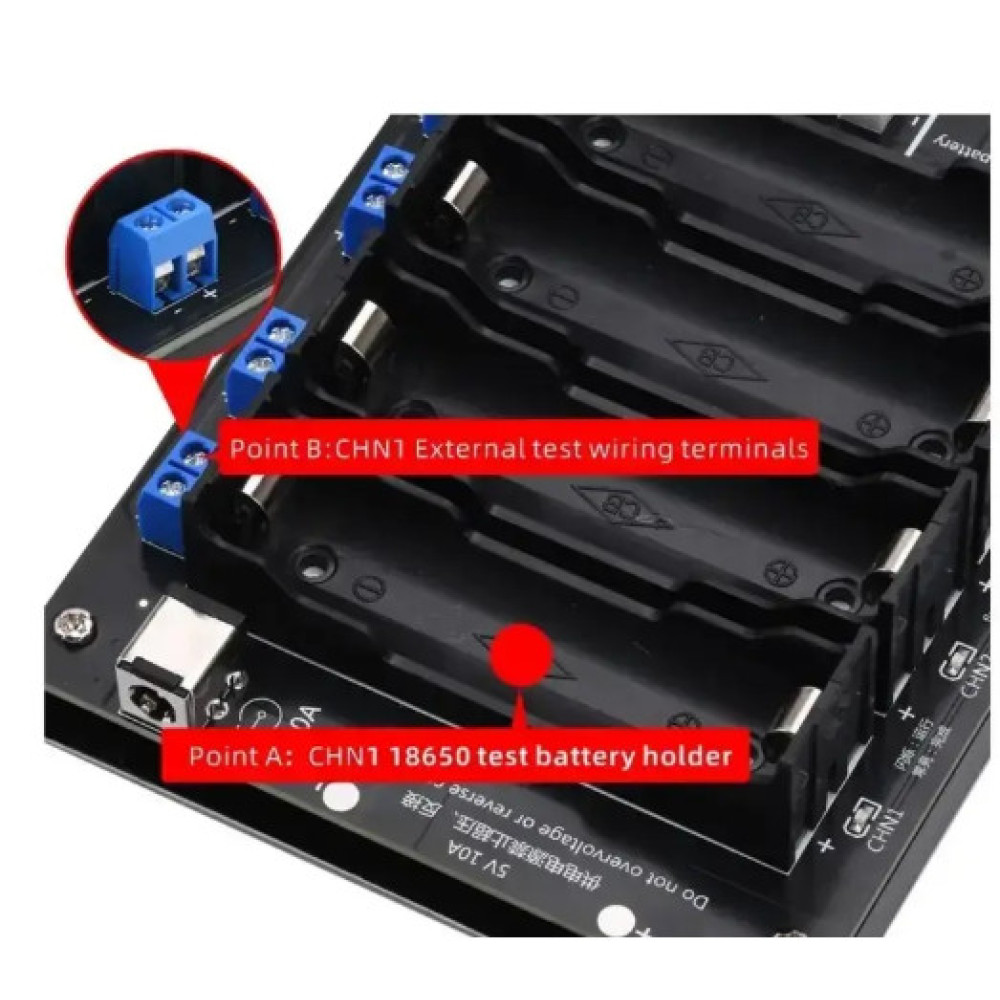

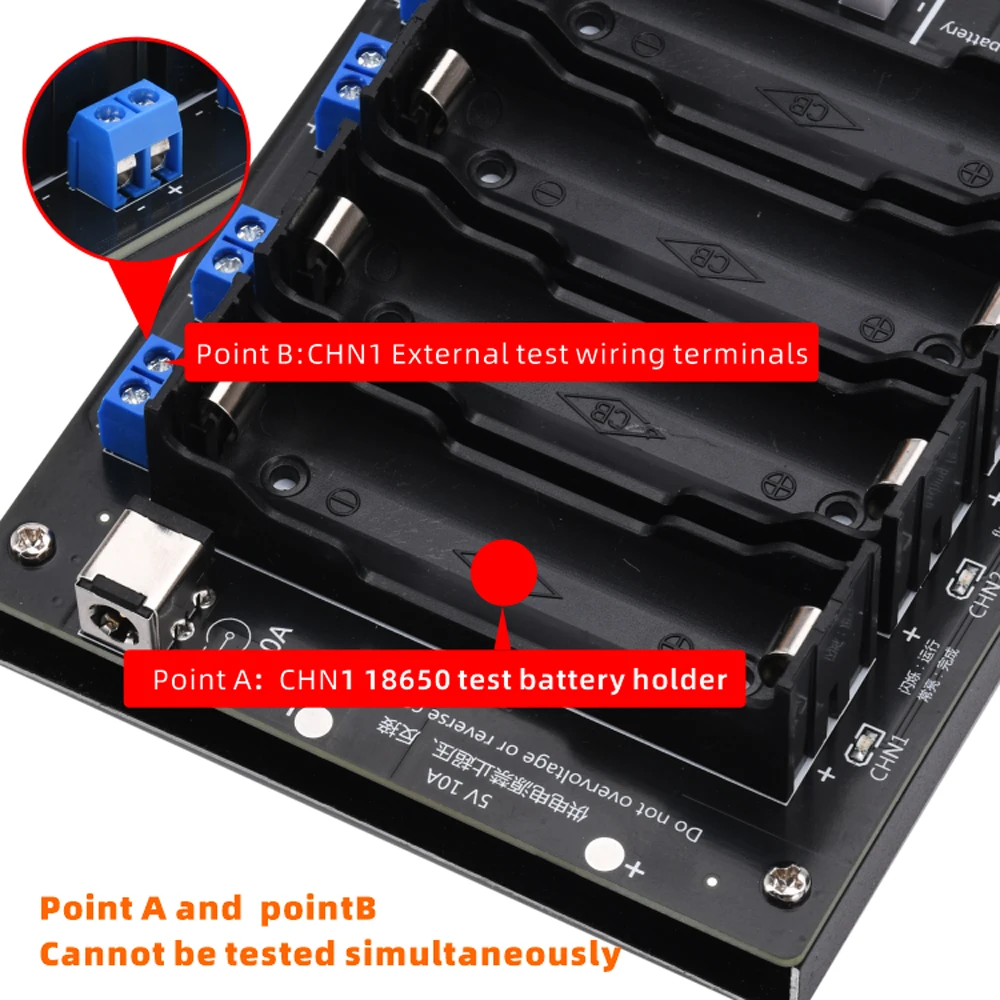

Зовнішній тест: підтримка може бути розтяжна через зовнішній роз'єм 2P, один канал тільки один раз і може підтримувати тільки тримач батареї або зовнішній тест в одному, не може використовуватися одночасно з тримачем батареї та зовнішнім тестом батареї.
Захист від зворотного під'єднання акумулятора: захист від зворотного під'єднання, заборона зворотного під'єднання акумулятора.

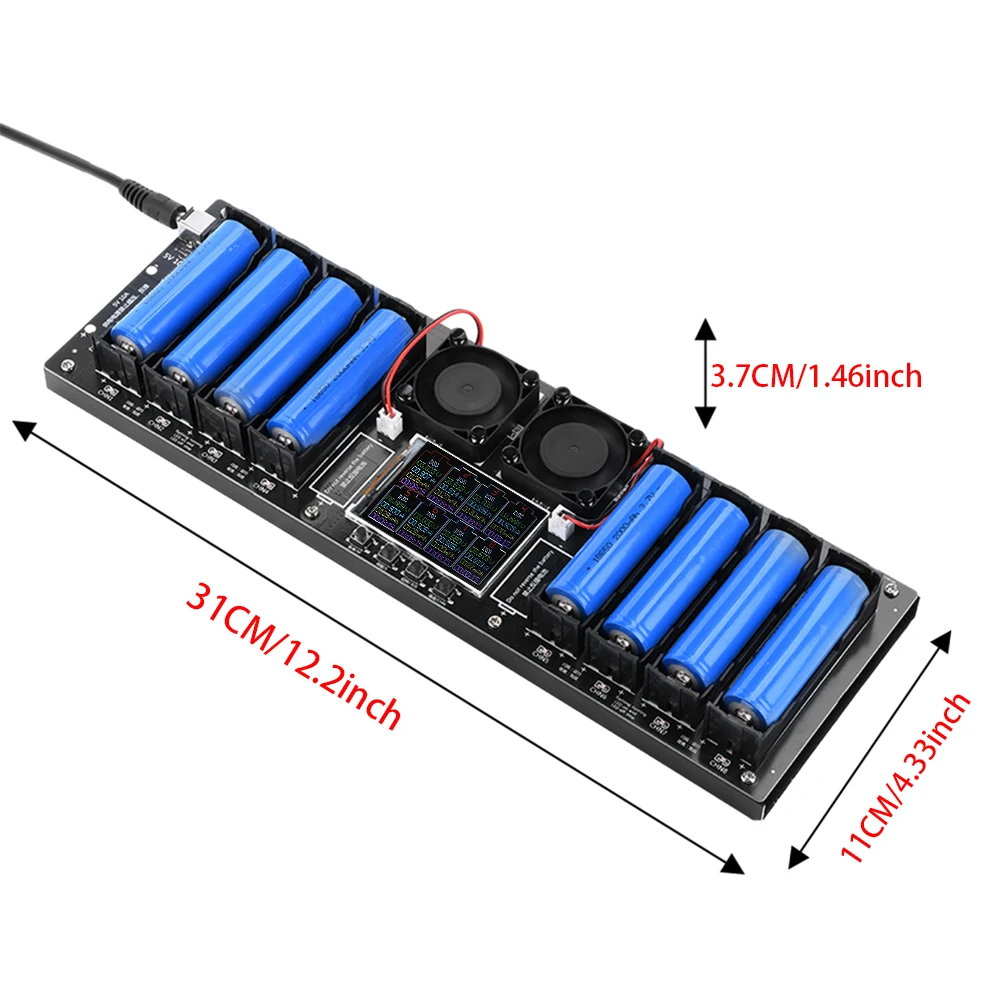

Розмір виробу: 37×110×310 мм.

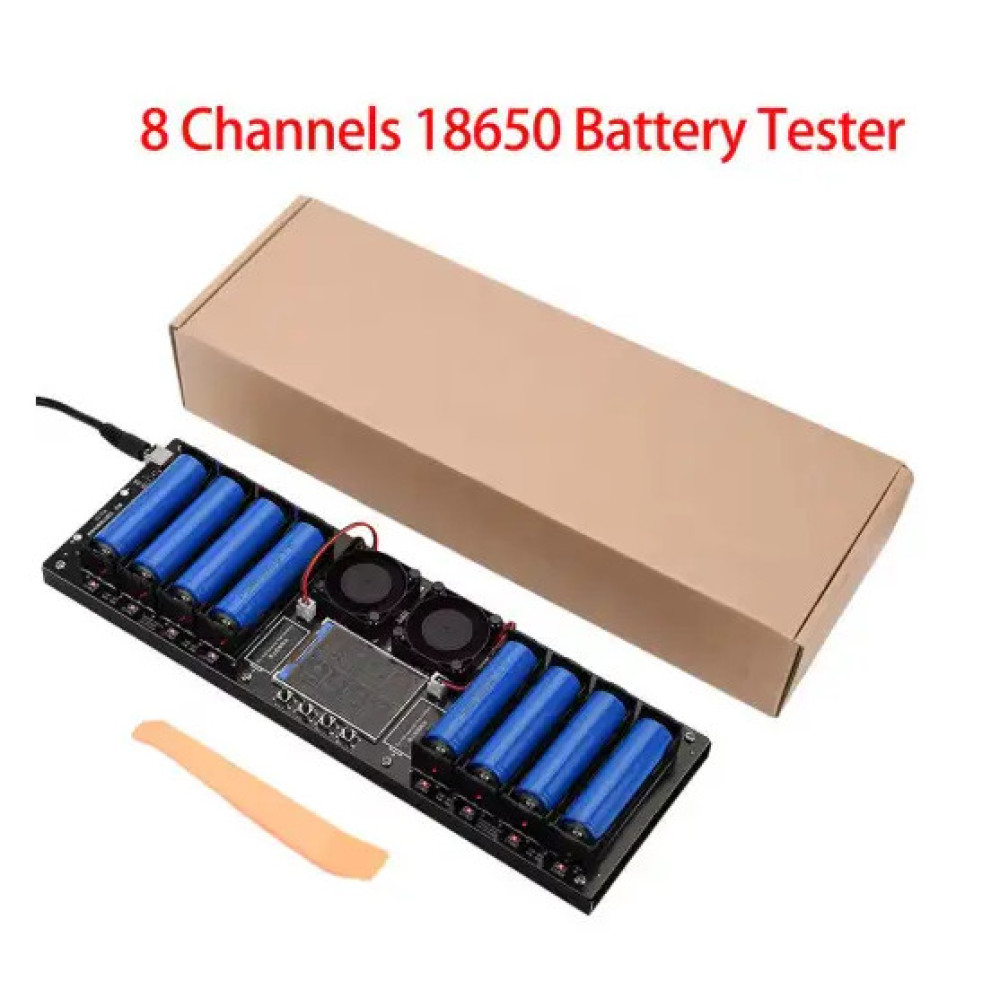

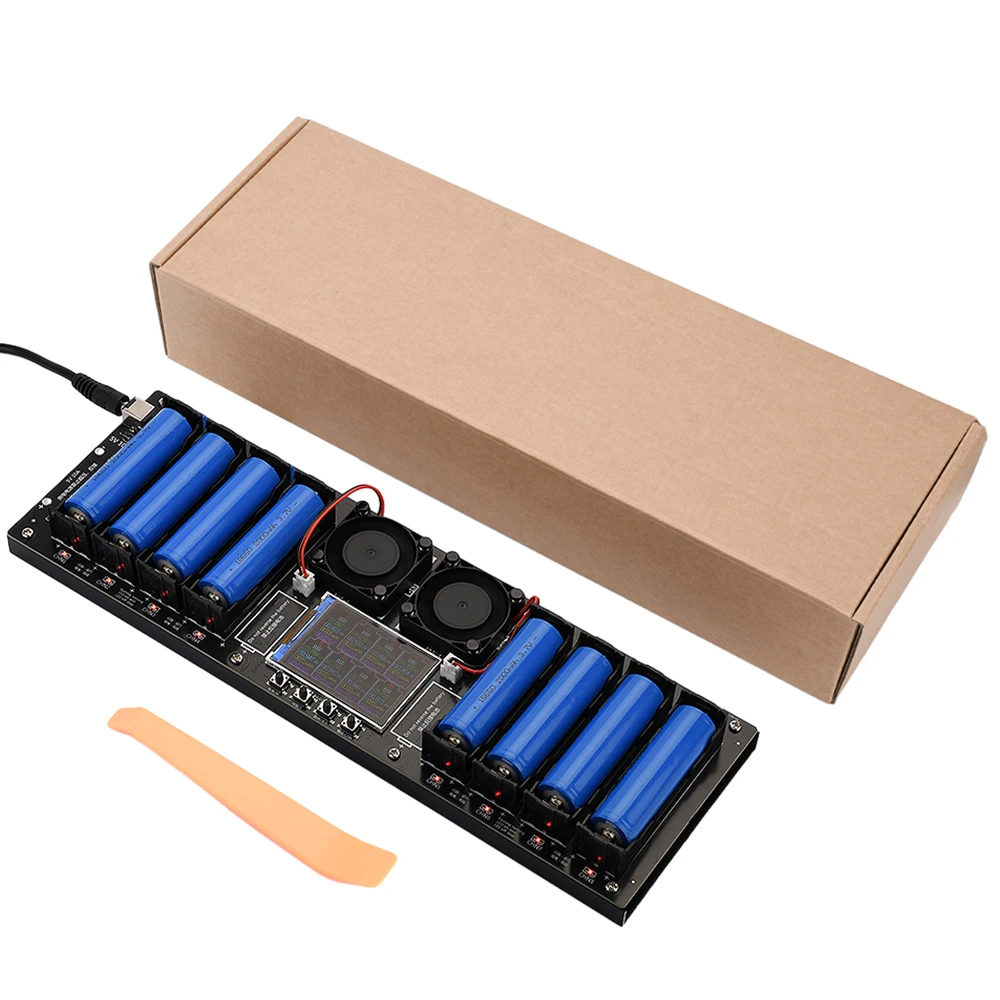

Розмір упаковки: 60×112×335 мм.
